Feature Connessione reticoli
Creo Parametric 11.0.0.0

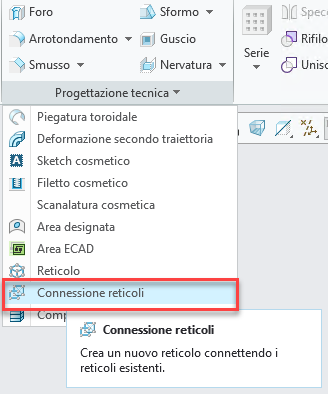

Posizione nell'interfaccia utente: fate clic su > >
Connessione reticoli (Lattice Connect).
Connessione reticoli (Lattice Connect).
Video
Descrizione
È stato aggiunto a Creo Parametric 11 un nuovo comando per connettere due o più reticoli distinti. Il risultato è una struttura reticolare continua.

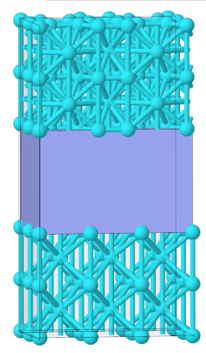

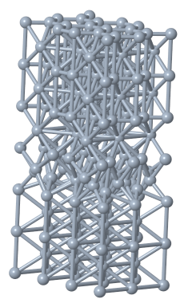

Prima  | Dopo  |
Considerate quanto riportato di seguito per i reticoli di riferimento.
• I reticoli di input devono essere reticoli di travi semplificati.
• I reticoli di input possono avere tipi, dimensioni oppure orientamenti di celle uguali o diversi.
• In questa prima implementazione è supportata la maggior parte dei reticoli di travi normali e stocastici Voronoi. Nelle release successive è previsto il supporto esteso per più tipi di reticolo e casi di utilizzo.
Vantaggi
• Maggiore flessibilità per la creazione di reticoli complessi
• Workflow semplificato per la creazione di una struttura reticolare continua
• Supporto all'interno della stessa interfaccia utente familiare del reticolo
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | • I reticoli di input devono essere reticoli con rappresentazione semplificata • Destinati all'utilizzo con reticoli di tipo Voronoi - Volume interno (Inside Volume) Non è possibile connettere i seguenti tipi di reticolo: • Reticoli stocastici con travature su superfici limite • Reticoli stocastici con triangolazione di Delauney • Reticoli stocastici con qualsiasi variazione di densità • Reticoli auxetici • Reticoli con rappresentazione geometrica completa • Reticoli con tipo di propagazione delle celle semiradiale o a spina di pesce |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
