Unterstützung der Modellprüfung für Multikörper in Blech
Creo Parametric 11.0.0.0
Benutzeroberflächen-Position: Klicken Sie auf > > .
Videos
Beschreibung
Die Modellprüfungsfunktionen wurden verbessert, um eine vollständige Multikörper-Unterstützung für Blechkörper zu ermöglichen. Die folgenden Prüfungen wurden zur Modellprüfung hinzugefügt:
• SHTMTL_THICK – Die Dickentabelle enthält jetzt die zulässigen Dickenwerte für jedes Material. Die Modellprüfung meldet falsche Dicken für die einzelnen Körper. Es werden reguläre Ausdrücke für Materialnamen unterstützt.

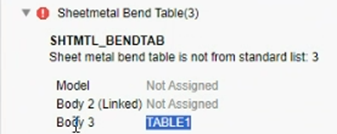

• SHTMTL_BENDTAB – Meldet Biegetabellenzuweisungen, die nicht aus der Standardliste stammen. Die Prüfung wird für jeden Körper durchgeführt und für alle fehlgeschlagenen Körper gemeldet.
• SHTMTL_YFACTOR, SHTMTL_KFACTOR – Meldet den Y-Faktor und den K-Faktor für jeden Körper.
• SHTMTL_UNBENDS – Meldet die Anzahl der aufeinanderfolgenden Abwicklungs-/Rückbiegungs-KEs, unabhängig davon, ob sie aus demselben Körper stammen.
• SHTMTL_FLAT – Prüft, ob ein Endabwicklungs-KE vorhanden ist. Meldet die Anzahl der Körper mit fehlendem Endabwicklungs-KE.
Vorteile
Die Modellprüfung kann jetzt so konfiguriert werden, dass Multikörper-Blechkonstruktionen vollständig abgedeckt sind.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
