Verbesserungen beim Werkzeugweg für das Gravieren
Creo Parametric 11.0.0.0
Benutzeroberflächen-Position:
1. Klicken Sie im Modul "Fertigung" auf > >
Gravieren (Engraving).
Gravieren (Engraving).2. Wählen Sie die Registerkarte Parameter (Parameters) aus.
Videos
Beschreibung
Bisher war es nicht möglich, einzelne Kurvensegmente aus einer einzelnen Kette oder mehreren Ketten auszuwählen, wenn eine NC-Folge für Gravieren erzeugt wurde. Jetzt können Sie im Kollektor Referenzen (References) und im Dialogfenster Kette (Chain) mehrere Kurvensegmente oder ein einzelnes Kurvensegment aus einer oder mehreren Ketten auswählen.

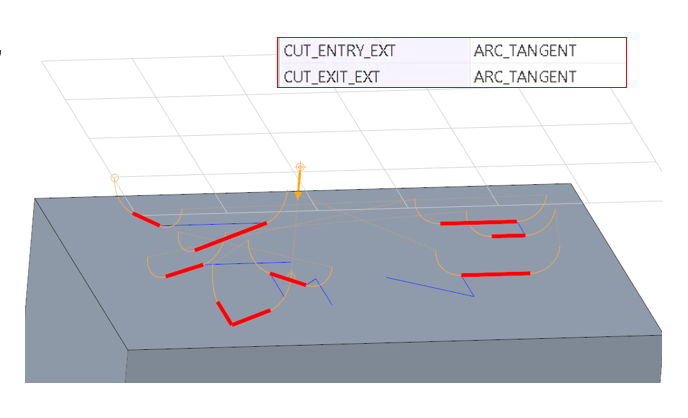

Der neue Parameter VERKNÜPFUNGEN_OPTIMIEREN berücksichtigt den kürzesten Abstand, um alle Kurvensegmente in der angegebenen Reihenfolge zu verbinden. Die Parameter SCHNITT_ANFAHRT_VERLÄNGERUNG und SCHNITT_WEGFAHRT_VERLÄNGERUNG mit der Option BOGEN_TANGENT werden jetzt auch für die vertikalen Anfahr- und Wegfahrbewegungen in Gravieren-Folgen unterstützt.
Diese Verbesserungen werden für die Werkzeugwege für das 3-, 4- und 5-Achsen-Gravieren unterstützt.
Vorteile
Diese Verbesserungen bieten die folgenden Vorteile:
• Mehr Flexibilität und Konsistenz
• Weniger Klicks erforderlich, um die gewünschten Ergebnisse zu erzielen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Sie können jeweils nur ein Kurvensegment auswählen. Die Kombination einzelner Kurvensegmente und ganzer Ketten wird nicht unterstützt. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
