Gitterverbindungs-KE
Creo Parametric 11.0.0.0

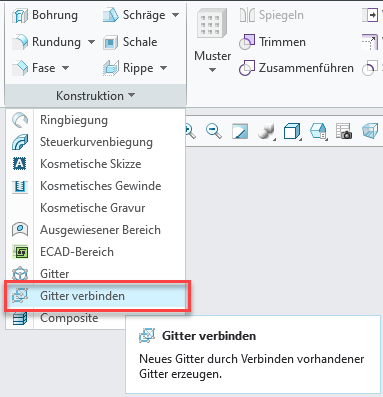

Benutzeroberflächen-Position: Klicken Sie auf > >
Gitter verbinden (Lattice Connect).
Gitter verbinden (Lattice Connect).
Videos
Beschreibung
In Creo Parametric 11 wurde ein neuer Gitterbefehl hinzugefügt, mit dem zwei oder mehr separate Gitter verbunden werden können. Das Ergebnis ist eine kontinuierliche Gitterstruktur.

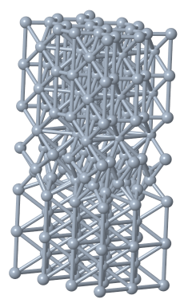

Vorher  | Nachher  |
Beachten Sie für die Referenzgitter Folgendes:
• Eingabegitter müssen vereinfachte Balkengitter sein.
• Eingabegitter können denselben oder einen anderen Zellentyp, unterschiedlichen Zellengrößen oder unterschiedlichen Zellenausrichtungstypen haben.
• In dieser ersten Implementierung werden die meisten regulären Balkengitter und stochastische Voronoi unterstützt. Eine erweiterte Unterstützung zusätzlicher Gittertypen und Anwendungsfälle wird in den nächsten Versionen hinzugefügt.
Vorteile
• Mehr Flexibilität beim Erzeugen komplexer Gitter
• Unkomplizierter Workflow zum Erzeugen einer kontinuierlichen Gitterstruktur
• Wird in der vertrauten Benutzeroberfläche für Gitter unterstützt
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • Eingabe müssen Gitter mit vereinfachter Darstellung sein • Ist für die Verwendung mit Voronoi vorgesehen – Innenvolumen-Gittertypen Diese Gittertypen können nicht verbunden werden: • Stochastische Gitter mit Balken auf Berandungsflächen • Stochastische Gitter mit Delaunay-Triangulation • Stochastische Gitter mit beliebiger Dichtevariation • Auxetische Gitter • Gitter mit Darstellungstyp "Vollständige Geometrie" (Full geometry) • Gitter mit Zellpropagierungstyp "Quasi-radial" (Quasi-radial) oder "Fischgräte" (Herringbone) |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
