Dépliage et création de mises à plat
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur >
Déplier (Unbend).
Déplier (Unbend).Cliquez sur > >
Gestionnaire de mise à plat (Flat Pattern Manager).
Gestionnaire de mise à plat (Flat Pattern Manager).Vidéos
Description
La prise en charge des multicorps a été étendue aux corps de tôlerie, ce qui vous permet de déplier et de créer des mises à plat pour plusieurs corps de tôlerie. Les fonctions de dépliage et de mise à plat sont utilisées pour les corps de tôlerie individuels. Une pièce avec plusieurs corps de tôlerie peut posséder plusieurs de ces fonctions, une pour chaque corps.
Définissez la géométrie fixe et la séquence de pliage de chaque corps dans la boîte de dialogue Préférences de tôlerie (Sheetmetal Preferences).

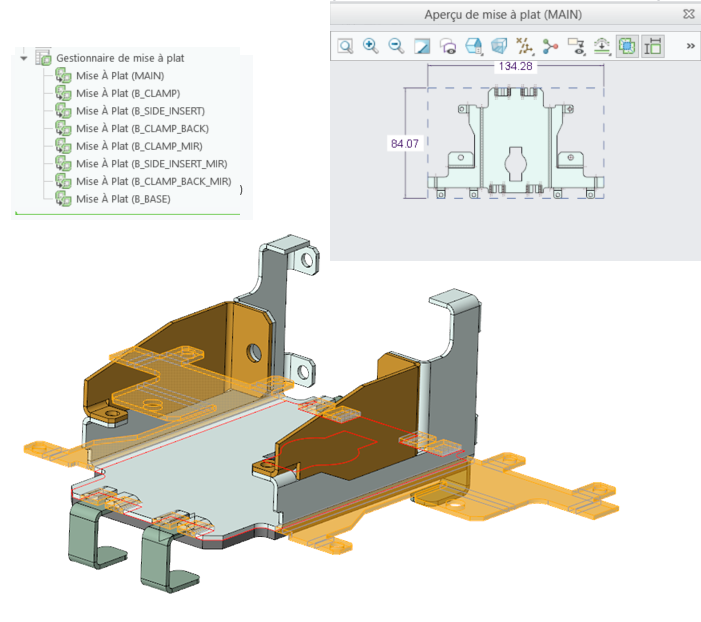

Un aperçu de mise à plat est disponible pour chaque corps. La fonction Mise à plat (Flat Pattern) est toujours prise en charge pour un corps de tôlerie unique. Lorsque des mises à plat sont requises pour plusieurs corps de tôlerie, utilisez le Gestionnaire de mise à plat (Flat Pattern Manager). Il crée et gère automatiquement les mises à plat pour chacun des corps de tôlerie de la pièce. Voici les différentes valeurs du paramètre d'état du Gestionnaire de mise à plat :
• Plat (Flat) : état mis à plat.
• Initial (Initial) : état de conception.
• Enlevé (Removed) : corps enlevé.
Les fonctions de mise à plat individuelles de chaque corps disposent d'un paramètre d'état supplémentaire appelé Hérité (Inherited), qui indique que l'état de la mise à plat a été hérité de l'état du Gestionnaire de mise à plat. Il s'agit de la valeur d'état par défaut. Les instances d'état plat et les représentations d'état plat définissent les états des fonctions de mise à plat des corps individuels lors de leur création. Dans le cas d'un corps vide, la fonction de mise à plat est cachée dans le Gestionnaire de mises à plat.
Avantages
Le Gestionnaire de mise à plat peut définir l'état plat de tous les corps de tôlerie, ou l'état plat peut être défini pour chaque corps de tôlerie individuellement.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les épaulements balayés divisés à l'aide d'une opération de division du corps ne peuvent pas être dépliés simultanément. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | smt_flat_instance_name-format : spécifie le format de dénomination de l'instance d'état plat. smt_flat_simp_rep_name_format : spécifie le format de dénomination de la représentation d'état plat. smt_flat_inst_index : supprime les intervalles dans les numéros d'index des noms d'instance de table de famille de mise à plat. |
