Présentation des multicorps pour la tôlerie
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description

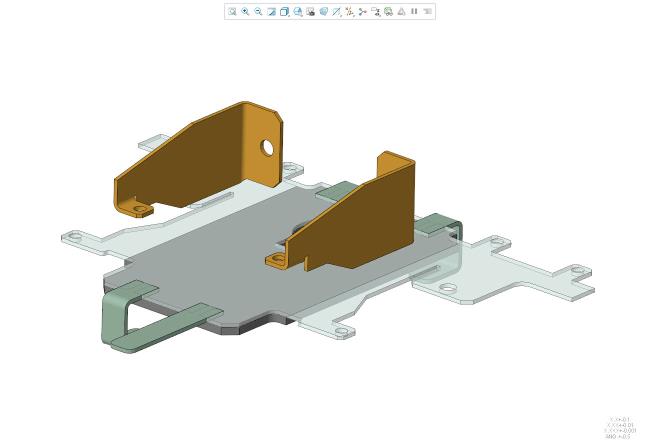

L'environnement de conception de tôlerie prend désormais entièrement en charge les multicorps. Vous pouvez créer plusieurs corps de tôlerie tout comme, avant cette amélioration, vous pouviez créer plusieurs corps solides. Il est désormais possible de concevoir des pièces multicorps, puis de séparer les corps en différentes pièces. Les corps peuvent avoir des épaisseurs différentes. La gestion des paramètres de tôlerie a changé.
La prise en charge des multicorps pour les corps de tôlerie inclut les opérations de corps standard telles que Opérations booléennes (Boolean Operations), Diviser (Split), Ajuster (Trim), Enlever (Remove), Copier (Copy), Répétition (Pattern), Dupliquer par symétrie (Mirror), etc.

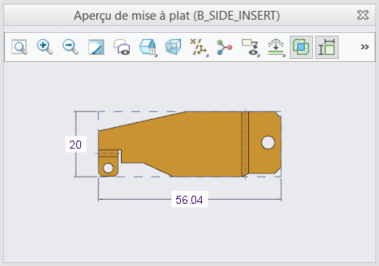

Vous pouvez créer des états plats pour chaque corps, les visualiser ensemble et créer des instances à plat ou des représentations simplifiées pour une utilisation en aval comme la création de dessins.
Avantages
Productivité utilisateur et efficacité de conception accrues.
La conception de multicorps dans les pièces et assemblages de tôlerie vous permet d'effectuer les opérations suivantes :
• Concevoir, de manière simple et fiable, une pièce unique contenant des formes géométriques répétitives ou dupliquées par symétrie.
• Concevoir des pièces de tôlerie dans un contexte spécifique en appliquant la méthodologie du modèle maître.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les limitations sont décrites dans l'aide en ligne. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
