Prise en charge des multicorps par ModelCHECK en mode Tôlerie
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur > > .
Vidéos
Description
Les fonctionnalités de ModelCHECK ont été améliorées pour permettre la prise en charge complète des multicorps pour les corps de tôlerie. Les vérifications suivantes ont été ajoutées à ModelCHECK :

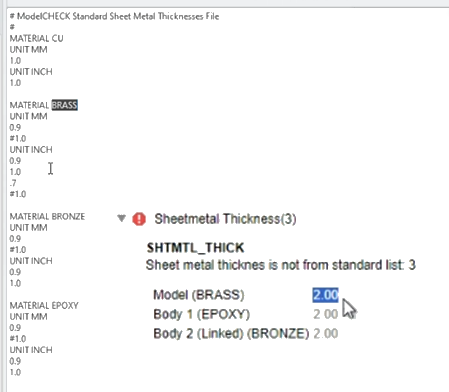

• SHTMTL_THICK : la table des épaisseurs inclut désormais les valeurs d'épaisseur autorisées par matière. ModelCHECK signale les épaisseurs incorrectes par corps. Les expressions régulières sont prises en charge pour les noms de matière.

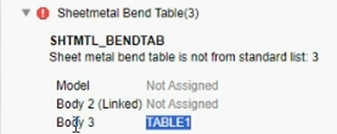

• SHTMTL_BENDTAB : signale les affectations de table de pliage qui ne proviennent pas de la liste standard. Une vérification est effectuée pour chaque corps et tous les corps en échec sont signalés.
• SHTMTL_YFACTOR, SHTMTL_KFACTOR : indique le facteur Y et le facteur K par corps.
• SHTMTL_UNBENDS : indique le nombre de fonctions de dépliage/repliage consécutives, qu'elles appartiennent au même corps ou non.
• SHTMTL_FLAT : vérifie la présence d'une fonction de mise à plat. Indique le nombre de corps avec une fonction de mise à plat manquante.
Avantages
ModelCHECK peut désormais être configuré pour couvrir entièrement les conceptions multicorps de tôlerie.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
