Méthodologie du modèle maître en tôlerie
Creo Parametric 11.0.0.0

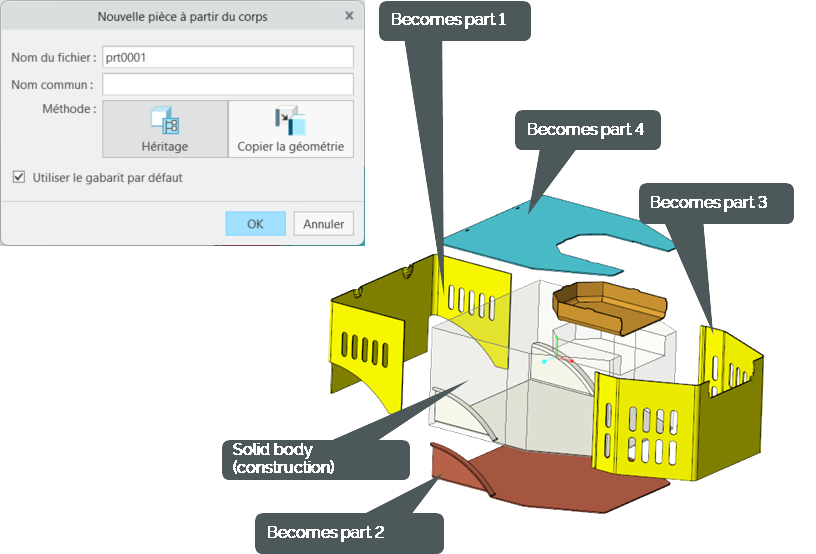

Emplacement dans l'interface utilisateur : cliquez avec le bouton droit sur un corps, puis choisissez Créer une pièce à partir du corps (Create Part from Body).
Vidéos
Description
Creo 11 introduit la prise en charge complète des multicorps pour l'environnement de conception de tôlerie. Ceci vous permet d'utiliser une conception de modèle maître, dans laquelle les pièces sont conçues dans le contexte d'une pièce multicorps, pour extraire ensuite les corps individuels dans des pièces distinctes. Utilisez la commande Créer une pièce à partir du corps (Create Part from Body) pour créer une nouvelle pièce de tôlerie à partir d'un corps de tôlerie.
• Utilisez la commande
Héritage (Inheritance) pour extraire un corps de tôlerie.
Héritage (Inheritance) pour extraire un corps de tôlerie.◦ Crée une nouvelle pièce de tôlerie à l'aide du gabarit de tôlerie.
◦ Crée une fonction d'héritage externe en ajoutant tous les corps au modèle de référence.
◦ Ajoute une fonction Enlever le corps (Remove Body) pour enlever tous les corps à l'exception du corps sélectionné.
◦ Pilote tous les paramètres de corps avec la fonction d'héritage.
◦ Définit les paramètres de pièce de tôlerie en s'alignant sur ceux du corps sélectionné, mais ne les lie pas.
◦ Prend en charge l'utilisation d'une fonction de mise à plat standard dans la pièce d'héritage.
• Utilisez la commande
Copier la géométrie (Copy Geometry) pour extraire un corps solide.
Copier la géométrie (Copy Geometry) pour extraire un corps solide.Crée une fonction de copie de géométrie externe.
Avantages
Productivité et efficacité de conception accrues grâce à la prise en charge de la méthodologie du modèle maître pour la conception de pièces et d'assemblages de tôlerie.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
