Processus de conversion en pièces de tôlerie multicorps et utilisation des paramètres et préférences de tôlerie
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez avec le bouton droit sur le corps, puis choisissez
Convertir en tôlerie (Convert to Sheetmetal).
Convertir en tôlerie (Convert to Sheetmetal).Vidéos
Description
Lier à la pièce (Link to Part)
Nouveau concept spécifique aux corps de tôlerie, permettant de lier un corps de tôlerie à la pièce.
• Lorsqu'un corps est lié, les paramètres de tôlerie sont pilotés par les préférences et paramètres de niveau pièce.
• Lorsqu'un corps est dissocié, il peut posséder des paramètres de tôlerie, dont un réglage d'épaisseur, différents.
• Les corps dérivés, les corps créés par une opération de copie, de division ou similaire, possèdent une valeur d'épaisseur liée.
Paramètres et propriétés
Les préférences définies pour chaque corps pilotent la conception. Par défaut, les fonctions telles les parois planes utilisent la perte au pli définie par les paramètres du corps.

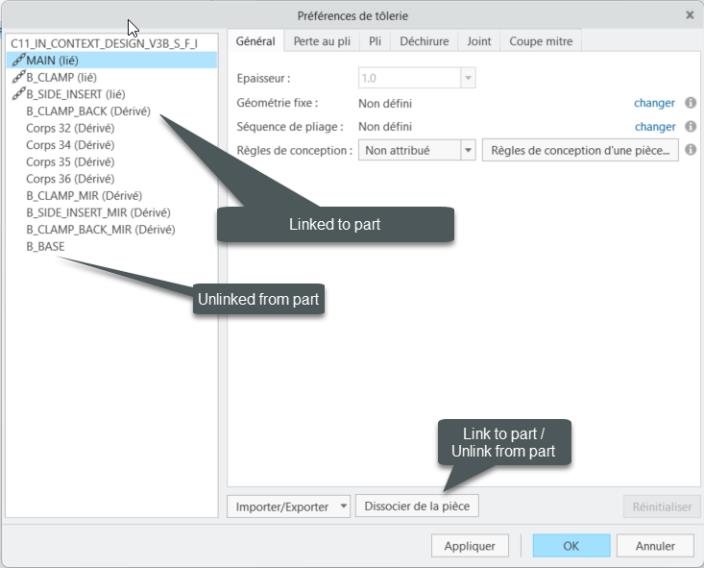

L'ensemble des corps et des préférences pour les paramètres de corps de la conception sont répertoriés dans la boîte de dialogue Préférences de tôlerie (Sheetmetal Preferences).

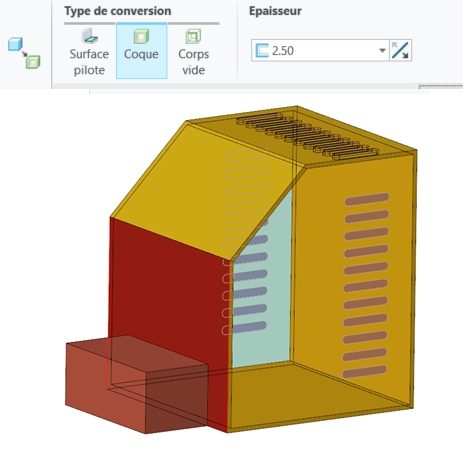

Conversion
Lors de la conversion d'une pièce en pièce de tôlerie, le corps par défaut est le premier corps converti.
Lorsque vous convertissez le premier corps, la définition d'une épaisseur dans l'onglet Convertir (Convert) a les incidences suivantes :
• Définit l'épaisseur du corps.
• Définit le paramètre d'épaisseur de pièce s'il n'existe pas pour la pièce.
• Lie automatiquement le corps aux paramètres de pièce.
Lors de la conversion des corps secondaires, vous pouvez choisir de conserver les paramètres du modèle ou les valeurs des paramètres. Lorsque leur épaisseur est identique celle de la pièce, les nouveaux corps sont également liés à la pièce.
Avantages
• Possibilité de convertir un corps solide unique en corps de tôlerie.
• Productivité et efficacité de conception accrues.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les limitations sont documentées dans l'aide en ligne. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
