Prise en charge de l'ajustement ou de l'extension des mouvements de retrait à un plan défini par l'utilisateur
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur :
1. En mode Fabrication, cliquez sur l'une des options suivantes :
◦ Fraisage (Mill) > Ebauche de volume (Volume Rough)
◦ Fraisage (Mill) > Contournage en fraisage (Profile Milling)
◦ Fraisage (Mill) > Face (Face)
◦ Fraisage (Mill) > Trajectoire (Trajectory)
Pour les cycles fixes, cliquez sur Fraisage (Mill), puis sélectionnez une commande de type de cycles fixes dans le groupe Cycles fixes (Holemaking Cycles).
2. Sélectionnez l'onglet Jeu (Clearance).
Vidéos
Visionnez notre vidéo sur Learning Connector.
Description

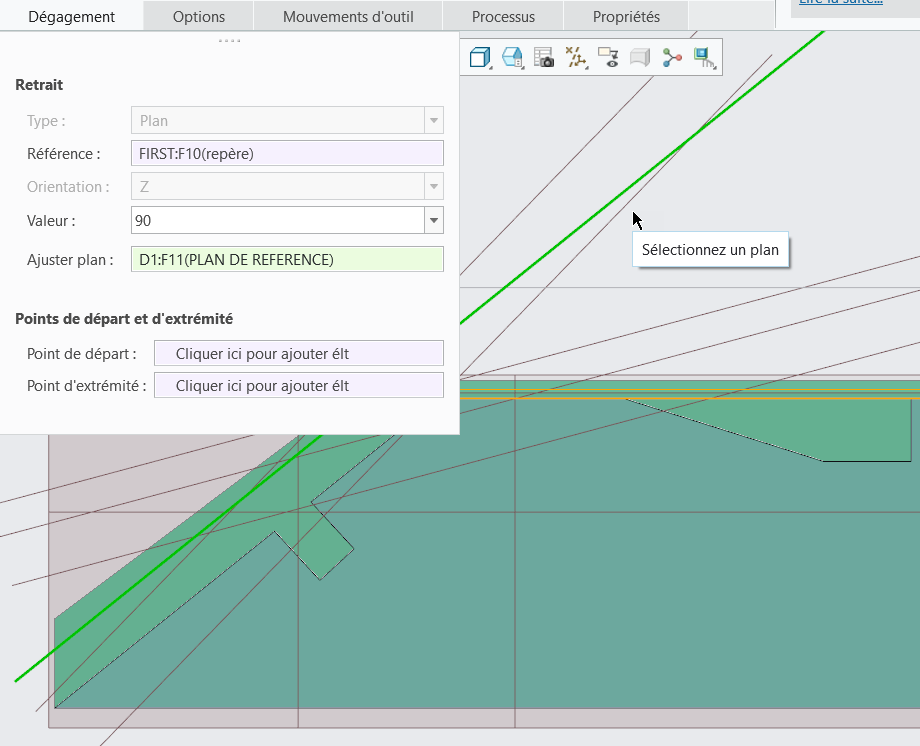

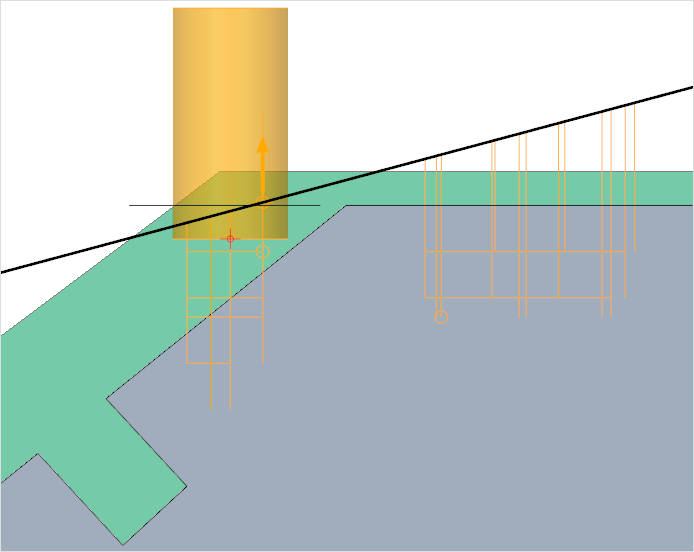

Utilisez la nouvelle option Ajuster plan (Trim Plane) pour ajuster ou étendre le mouvement de retrait à un plan de référence défini par l'utilisateur. Cette option s'applique aux séquences CN de fraisage 3 axes suivantes :
• Fraisage de volume
• Contournage
• Surfaçage
• Suivi de trajectoire
• Cycles fixes en mode Fraisage
Avantages
Cette amélioration apporte les avantages suivants :
• Options de retrait plus flexibles pour le fraisage
• Productivité accrue grâce à la réduction du temps passé sur les retraits
Informations supplémentaires
Conseils :
Aucun.
Limites :
Il n'existe aucune limite connue.
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Option de configuration associée à cette fonctionnalité :
Aucun.
