Exportation de treillis
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur >
Enregistrer sous (Save As) > > ou > > > pour un treillis basé sur des poutres ou Fusionner et lisser avec la coque (Merge and Blend with Shell) pour un treillis basé sur des formules.
Enregistrer sous (Save As) > > ou > > > pour un treillis basé sur des poutres ou Fusionner et lisser avec la coque (Merge and Blend with Shell) pour un treillis basé sur des formules.Vidéos
Description
Des options d'exportation de treillis sont disponibles en mode Pièce. Vous pouvez désormais exporter des modèles 3D facettisées à partir du Creo mode Pièce. Dans les versions précédentes, vous ne disposiez que des options de l'assemblage bac.
• Il est à présent possible d'exporter une fonction de treillis en mode Pièce, de la même façon que dans l'assemblage bac.
• Dans plusieurs versions Additive Manufacturing, les utilisateurs peuvent exporter des treillis Creo à l'aide de deux options :
◦ Lissage des treillis basés sur des formules avec la coque et ajout possible d'un lissage pour lisser la transition entre les cellules à base de formule et la coque.
Si vous prévoyez d'utiliser l'option Fusionner le treillis et la coque (Merge lattice and shell) lorsque vous exportez le treillis, créez le treillis et la géométrie qui l'inclut dans le même corps. L'utilisation d'une fusion booléenne risque de ne pas permettre d'obtenir le résultat escompté.
◦ Ajout d'une valeur de pénétration entre les poutres simplifiées touchant la coque et la coque elle-même. Il est également possible d'ajouter une semi-sphère au bout de ces poutres pénétrantes.
Ces options sont désormais disponibles en mode Pièce.

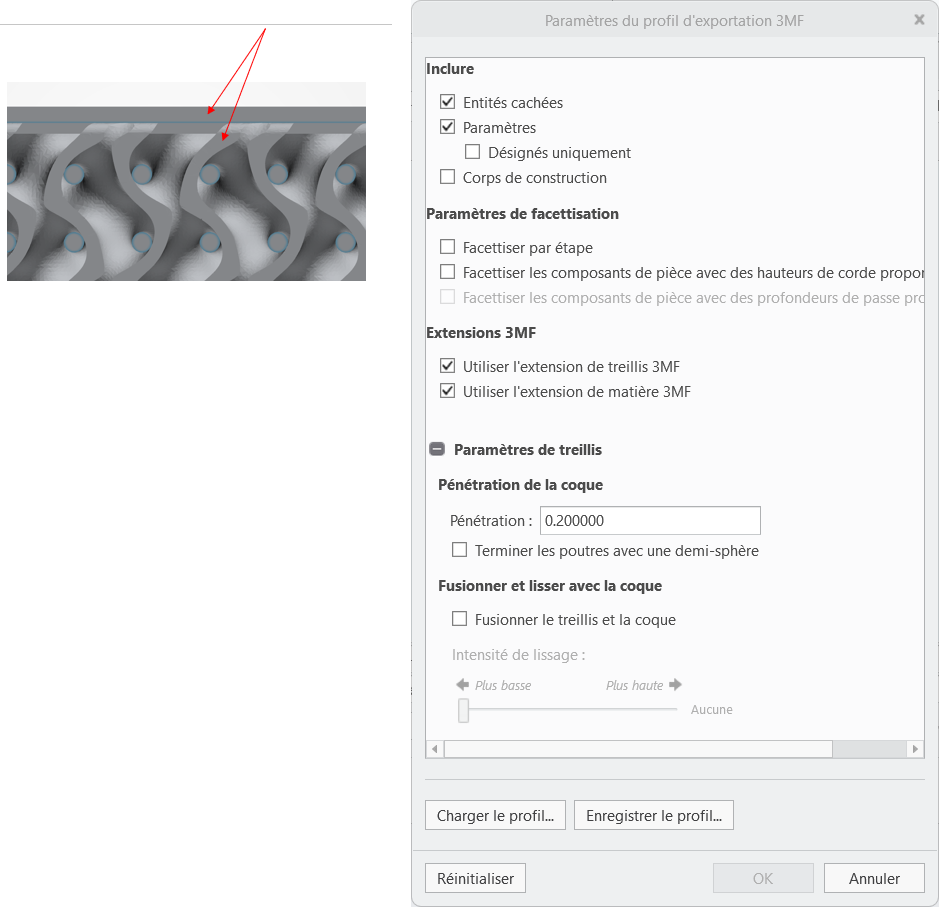

• Coque et treillis en tant qu'objets distincts

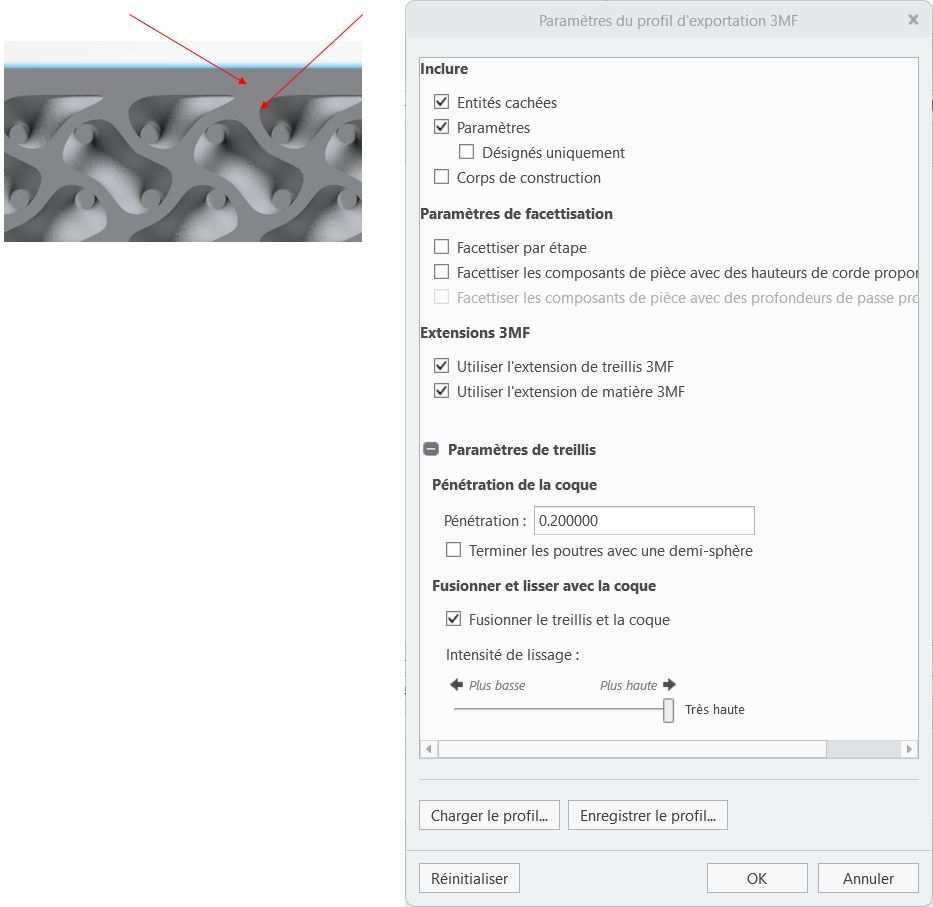

• Coque et treillis en tant qu'objet unique
Option de lissage pour lisser les coins
• Ajout d'une valeur de pénétration entre les poutres touchant la coque et la coque elle-même.

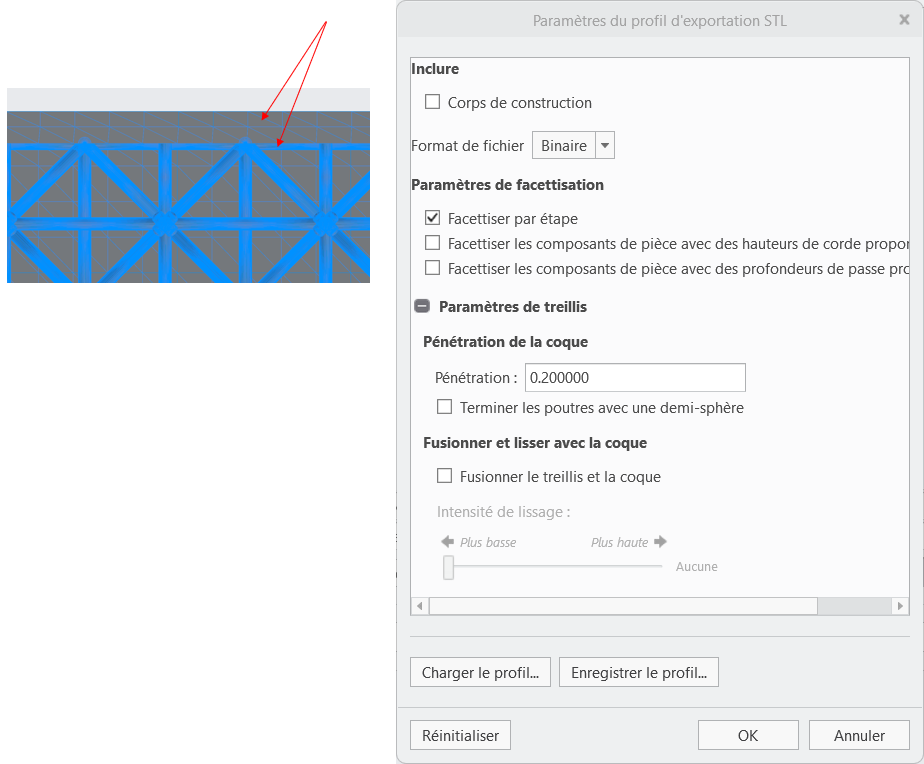

Pénétration de 0.2 et pas de terminaisons au bout des poutres

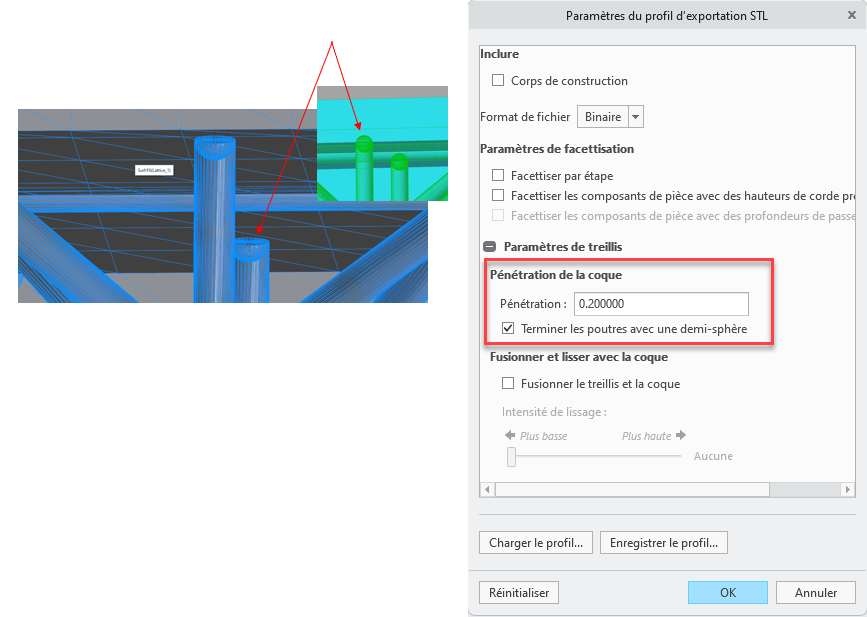

• Possibilité d'ajout d'une semi-sphère au bout des poutres pénétrantes

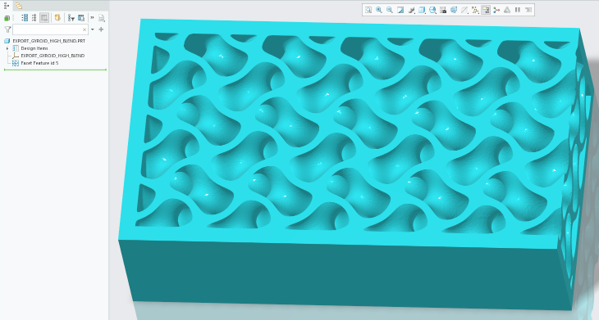

• Réimportation de Creo l'exportation STL avec les deux options :sFusion du treillis avec la coque et lissage actif pour lisser les coins
Avantages
• Option d'exportation disponible pour Creo les utilisateurs qui crée des fonctions de treillis
• Plus de flexibilité pour l'envoi de modèles 3D avec treillis à des applications d'imprimante 3D
• Disponible pour 3MF et STL
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
