Prise en charge de la symétrie plane pendant la reconstruction
Creo Parametric 11.0.0.0
Emplacement de l'interface utilisateur : cliquez sur > .
Vidéos
Description
Conception générative préserve désormais la symétrie plane lors de la reconstruction des résultats optimisés.
Lorsqu'une restriction géométrique plane est définie pour l'optimisation, un plan est utilisé pendant la reconstruction pour dupliquer par symétrie la géométrie de style libre. La géométrie préservée utilisée dans l'opération d'optimisation est également symétrique sur la référence plane.

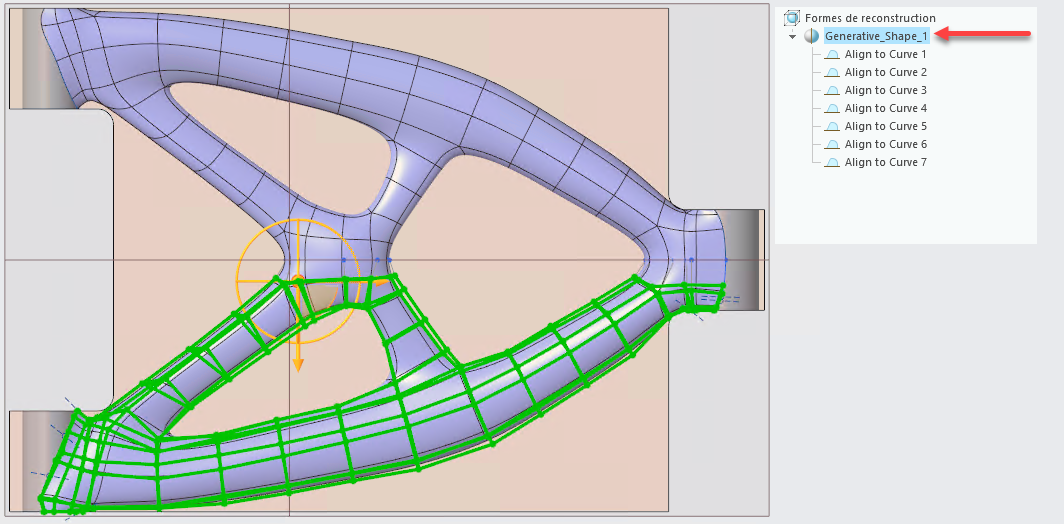

La fonction Style libre s'affiche comme étant répétée dans l'arbre du modèle. Lorsqu'elle est modifiée, elle affiche la forme dupliquée par symétrie dans l'arbre de Style libre. La modification du maillage de contrôle met automatiquement à jour la référence symétrique.
Auparavant, le modèle de reconstruction ne conservait pas la restriction géométrique symétrique utilisée dans la configuration de l'optimisation. La géométrie de reconstruction était alors définie avec des surfaces subdivisionnelles créées en style libre, ce qui n'était donc pas exactement symétrique sur le plan symétrique. En outre, vous deviez modifier les entités de style libre des deux côtés du plan symétrique pour conserver la symétrie.

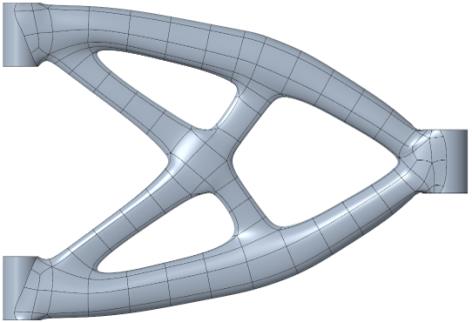

La figure suivante illustre le modèle de reconstruction dans Creo 10.0 :

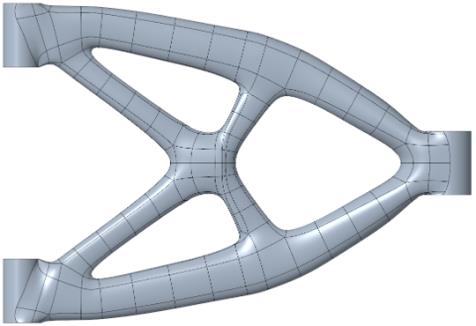

La figure suivante illustre le modèle de reconstruction dans Creo 11.0 :
Avantages
Cette amélioration vous permet d'effectuer une opération de reconstruction réussie et d'atteindre la qualité appropriée de la forme de reconstruction. Les résultats de la modification de la forme de style libre sont améliorés grâce à la conservation de la symétrie et de l'intention de conception lors de la reconstruction.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
