Prise en charge des charges de type palier dans Conception générative
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur :

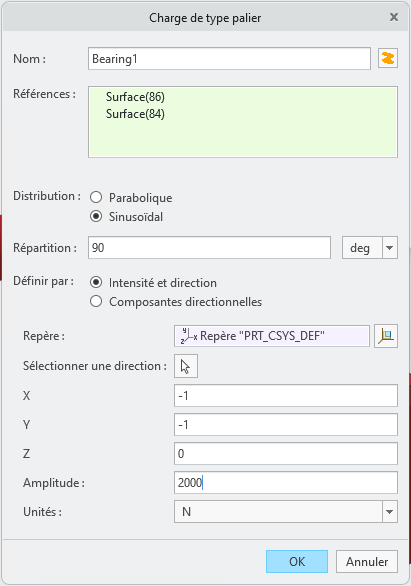

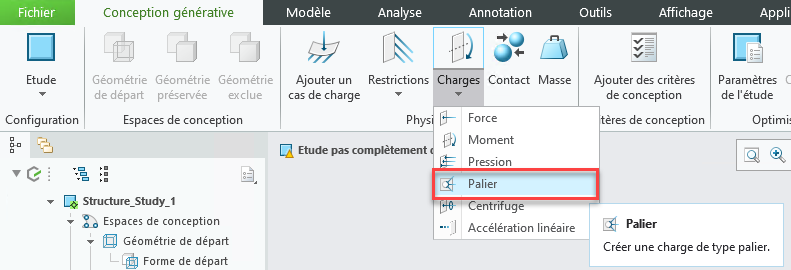

• Dans l'application Conception générative, cliquez sur > . La boîte de dialogue Charge de type palier (Bearing Load) s'ouvre.
Vidéos
Description

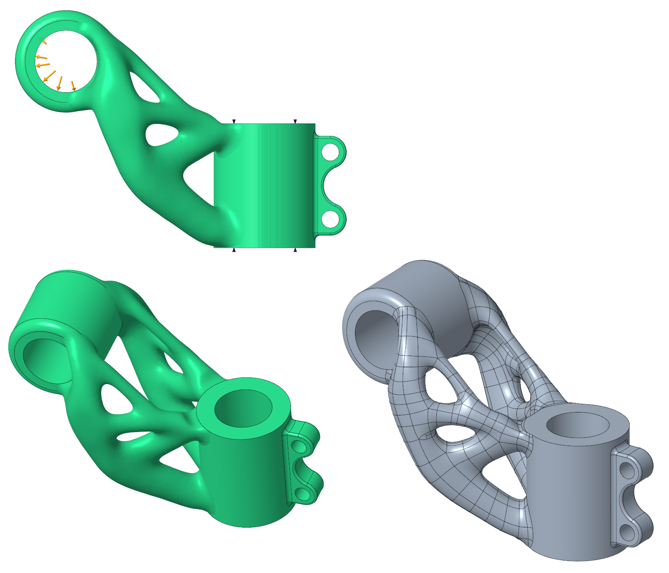

Dans Conception générative, vous pouvez désormais définir une charge de force totale de type palier sur des surfaces cylindriques.
• Vous pouvez définir la distribution des forces comme une fonction parabolique ou une fonction sinusoïdale. La distribution par défaut des forces est parabolique.
• Vous pouvez définir l'angle d'envergure qui définit l'angle à partir du vecteur de direction de la charge sur lequel la charge doit être distribuée de chaque côté. L'angle d'envergure par défaut est de 90 degrés.
• Vous pouvez sélectionner Intensité et direction (Magnitude and direction) ou Composantes directionnelles (Directional components) pour définir l'intensité et la direction de la charge.
Une fois définie, la charge de type palier est répertoriée dans l'arbre du modèle sous la section des charges du jeu de charges donné.
Auparavant, vous ne pouviez pas capturer les conditions de charge appropriées nécessaires à l'optimisation lorsque des charges de type palier étaient nécessaires. Vous deviez soit définir des conditions de chargement standard qui ne captureraient pas leur intention de conception, soit sur-contraindre le modèle pour qu'il prenne en compte les conditions de palier.
Avantages
Cette amélioration vous permet désormais de définir les conditions de chargement pour une optimisation plus précise et de capturer l'intention de conception.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
