Fonction de liaison de treillis
Creo Parametric 11.0.0.0

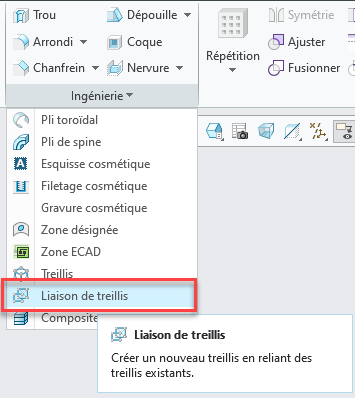

Emplacement dans l'interface utilisateur : cliquez sur > >
Liaison de treillis (Lattice Connect).
Liaison de treillis (Lattice Connect).
Vidéos
Description

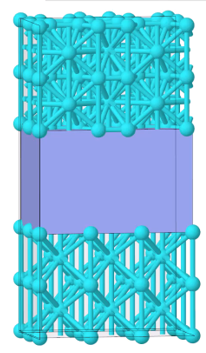

Une nouvelle commande de treillis permettant de connecter deux treillis distincts ou plus a été ajoutée à Creo Parametric 11. Le résultat que vous obtenez est une structure de treillis continue.

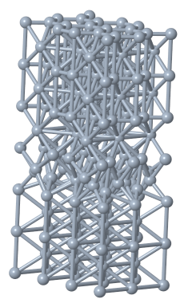

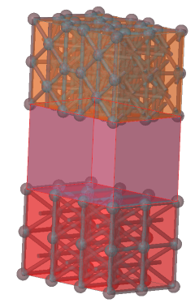

Avant  | Après  |
Tenez compte de ce qui suit pour les treillis de référence :
• Les treillis en entrée doivent être des treillis de poutres simplifiés.
• Les treillis en entrée peuvent être de types de cellules identiques ou différents, de tailles de cellules différentes et d'orientations de cellules différentes.
• Dans cette première implémentation, la plupart des treillis de poutres et des treillis stochastiques de Voronoï sont pris en charge. Dans les prochaines versions, un plus large éventail de types de treillis et de cas d'utilisation seront pris en charge.
Avantages
• Plus de flexibilité pour créer des treillis complexes
• Processus simple pour la création de structures de treillis continues
• Prise en charge dans l'interface utilisateur habituelle de manipulation des treillis
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les treillis utilisés en entrée doivent être des treillis à représentation simplifiée. • Conçu pour fonctionner avec les types de treillis Voronoï - A l'intérieur du volume. Les types de treillis suivants ne peuvent pas être reliés : • Treillis stochastiques avec poutres sur surfaces frontières. • Treillis stochastiques avec triangulation de Delaunay • Treillis stochastiques avec variation de densité quelconque • Treillis auxétiques • Treillis avec représentation de géométrie complète • Treillis à propagation cellulaire quasi-radiale ou en chevrons |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
