Extension de frontière de pli selon la référence
1. Dans l'arbre des stratifiés, sélectionnez le pli dont vous souhaitez étendre la frontière.
2. Cliquez sur >
Etendre selon la référence (Extend by Reference). L'onglet Etendre selon la référence (Extend by Reference) s'affiche.
Etendre selon la référence (Extend by Reference). L'onglet Etendre selon la référence (Extend by Reference) s'affiche.3. Dans la zone Chaîne d'extension (Extension chain), spécifiez la partie de la frontière à enlever de la frontière. Vous pouvez sélectionner des arêtes, des chaînes ou des segments de chaîne reliés. Cependant, vous ne pouvez pas sélectionner une boucle fermée.
 | Sélectionnez une arête, une chaîne ou un segment de chaîne. Appuyez sur Maj et sélectionnez une ou plusieurs arêtes, chaînes ou segments de chaîne connectés pour les ajouter à la sélection. |
4. Dans la zone Jusqu'à la chaîne (Up to chain), spécifiez la référence d'extension en sélectionnant les arêtes, les chaînes ou les segments de chaîne connectés sur la surface d'empilage. Vous ne pouvez pas sélectionner de références formant une boucle fermée. Vous pouvez ajuster la sélection à l'aide des poignées de déplacement.
| | Si vous obtenez un résultat inattendu, faites en sorte que la référence d'extension soit suffisamment longue pour chevaucher la chaîne d'extension, puis réessayez. Pour en savoir plus, consultez la section Exemple : extension selon la référence. |
5. Cliquez sur
OK (OK).
OK (OK).Exemple : extension selon la référence

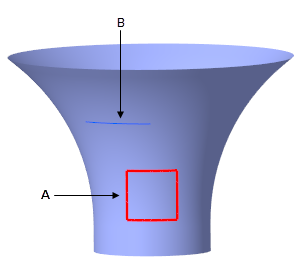

La figure suivante illustre un modèle composite avec un pli et une référence d'extension.
A : pli
B : référence d'extension

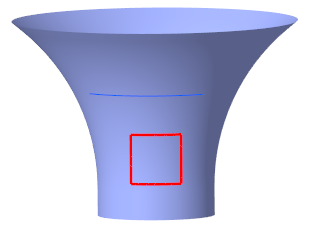

Lorsque vous utilisez l'outil Etendre selon la référence (Extend by Reference) pour étendre l'arête supérieure du pli jusqu'à la référence d'extension, vous risquez d'obtenir un résultat inattendu, comme illustré ci-dessous :

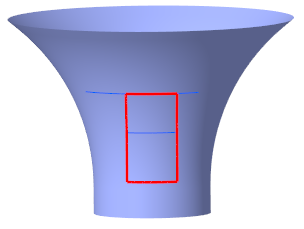

Pour éviter cela, rendez la référence d'extension suffisamment longue pour chevaucher l'arête d'extension, comme illustré ci-dessous :

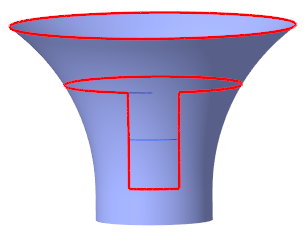

Le résultat voulu s'affiche dans la figure suivante :
