生成設計中支援軸承負載
Creo Parametric 11.0.0.0

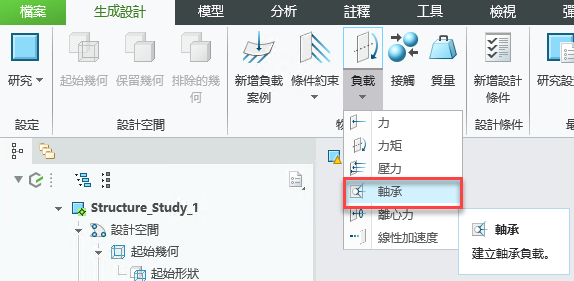

使用者介面位置︰
• 在「生成設計」應用程式中，按一下 > 。「軸承負載」(Bearing Load) 對話方塊即會開啟。
視訊
描述
現在，在「生成設計」中，您可以定義圓柱曲面上的總軸承力負載。
• 您可以將力分佈定義為拋物線函數或正弦函數。預設力分佈為拋物線。
• 您可以設定擴散角度，以定義與負載需要分佈於每一側之負載方向向量之間的角度。預設擴散角度為 90 度。
• 您可以選取「量值和方向」(Magnitude and direction) 或「方向分量」(Directional components) 來定義負載的量值與方向。
定義之後，軸承負載會列在模型樹中指定負載集中的負載部份下。
之前，當需要軸承負載時，您無法捕捉最佳化所需的適當負載條件。您必須定義不會捕捉設計意圖的標準負載條件，或過度限制模型以考慮軸承條件。
優點
透過此強化功能，您現在可以更精確地針對最佳化定義載入定義條件，同時捕捉設計意圖。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
