将一个主体分割为两个主体
您可将一个主体分割为两个主体。所有几何仍保留在模型中，但原始主体中的某些几何被定义为新主体。主体有以下两种分割方法：
使用分割对象分割主体
使用平面、曲面或面组作为分割对象，将一个主体分割为两个主体。
1. 单击
“分割/修剪主体”(Split/Trim Body)。“分割/修剪主体”(Split/Trim Body) 选项卡随即打开。
“分割/修剪主体”(Split/Trim Body)。“分割/修剪主体”(Split/Trim Body) 选项卡随即打开。2. 在“要分割的主体”(Body to split) 收集器处于活动状态时，选择要分割的主体。
3. 在“分割对象”(Splitting object) 收集器处于活动状态时，选择要用作分割对象的平面、曲面或面组。
在图中，主体的顶部保持为同一主体，而底部则定义为新主体。
4. 要更改其上几何被定义为新主体的分割对象的一侧，请单击“分割对象”(Splitting object) 旁的
“反向侧”(Flip Side)。
“反向侧”(Flip Side)。
在图中，主体的底部保持为同一主体，而顶部则定义为新主体。
5. 要延伸分割对象的边界，请单击
“延伸分割对象”(Extend splitting object)。
“延伸分割对象”(Extend splitting object)。6. 当分割对象为曲面或面组，且包含颜色时，要将颜色复制到用于切割主体的新建曲面，请单击
“复制曲面外观”(Copy Surface Appearances)。
“复制曲面外观”(Copy Surface Appearances)。7. 单击
“确定”(OK)。原始主体的分割部分被定义为新主体。“分割主体”(Split Body) 特征会出现在模型树中。
“确定”(OK)。原始主体的分割部分被定义为新主体。“分割主体”(Split Body) 特征会出现在模型树中。 | 当编辑分割主体特征的定义时，对分割侧进行反向只会反向将成为新主体的那一侧。它不会反向使用分割主体特征的几何 (边或曲面) 创建的特征。 |
分割原始主体的不邻接体积块部分以形成新主体

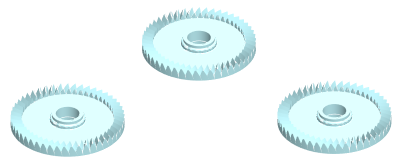

若原始主体的几何由不邻接体积块组成，则可分割出一个或多个体积块，并将它们定义为新主体。在本示例中，每个齿轮都是属于同一主体的体积块。
1. 单击 “分割/修剪主体”(Split/Trim Body)。“分割/修剪主体”(Split/Trim Body) 选项卡随即打开。
“分割/修剪主体”(Split/Trim Body)。“分割/修剪主体”(Split/Trim Body) 选项卡随即打开。2. 在“分割依据”(Split by) 下，单击
“体积块”(Volume)。
“体积块”(Volume)。3. 确保“曲面”(Surfaces) 收集器处于活动状态。
4. 在“分割”(Split) 下，单击下列选项之一选择要分离为新主体或保留为当前主体的主体曲面：
◦ 单击
“已选择”(Selected)，然后选择一个或多个属于体积块的曲面，以将其分离为新主体。未选定的体积块将保留为原始主体。
“已选择”(Selected)，然后选择一个或多个属于体积块的曲面，以将其分离为新主体。未选定的体积块将保留为原始主体。
选定的左侧体积块分离为新主体。
◦ 单击
“未选择”(Not Selected)，然后选择一个或多个属于体积块的曲面，以将其作为原始主体保留。未选定的体积块将分离为新主体。
“未选择”(Not Selected)，然后选择一个或多个属于体积块的曲面，以将其作为原始主体保留。未选定的体积块将分离为新主体。
选定的左侧体积块保留为原始主体。
5. 单击 “确定”(OK)。原始主体的分割体积块被定义为新主体。“分割主体”(Split Body) 特征会出现在模型树中。
“确定”(OK)。原始主体的分割体积块被定义为新主体。“分割主体”(Split Body) 特征会出现在模型树中。
