Restricción de simetría rotativa
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario:
1. En la aplicación de diseño generativo, pulse en Añadir criterios de diseño (Add Design Criteria). Se abre el cuadro de diálogo Criterios de diseño (Design Criteria).
2. Pulse en > > .
Vídeos
Descripción
Ahora se puede utilizar la simetría rotativa como una restricción geométrica adicional en los criterios de diseño de un estudio generativo.

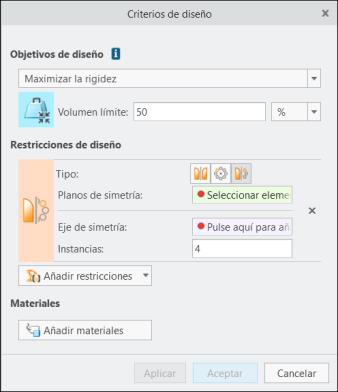

En una restricción de Simetría (Symmetry), ahora se puede seleccionar simetría plana, simetría rotativa o ambas opciones. Al configurar la simetría rotativa, se debe especificar el eje de simetría y el número de instancias para el patrón de rotación.
Cuando se ejecutan optimizaciones de diseño generativo, se necesita la capacidad de garantizar que la geometría optimizada se estructure de forma simétrica alrededor de un eje. Puede que sea necesario aplicar esta simetría junto con la simetría a través de un plano.
Beneficios
En las versiones anteriores de Creo se soportaban restricciones de simetría solo a través de un plano. Con esta mejora, se proporciona un mayor control sobre la salida de la geometría de las optimizaciones generativas. Ayuda a generar diseños con un equilibrio radial.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | En una reconstrucción a B-REP (representación de fronteras), es posible que no se mantenga una simetría de rotación exacta. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
