Creo Parametric 10.0.0.0

Ubicación en la interfaz de usuario: cinta de GD&T Advisor.

La tolerancia de perfil general (GPT) con información semántica ahora está disponible en Creo.

Anteriormente, GPT se representaba como una nota simple y ninguna de sus propiedades se reflejaba mediante sus parámetros.

GPT creado con GD&T Advisor se representa ahora como un tipo de anotación de tolerancia geométrica, lo que significa que todas las propiedades de la anotación también se transmiten a sus parámetros.

Anteriormente, todas las superficies del modelo asociadas con el perfil general se podían colorear. Sin embargo, las superficies reales del modelo no se añadían como referencias semánticas a la anotación.

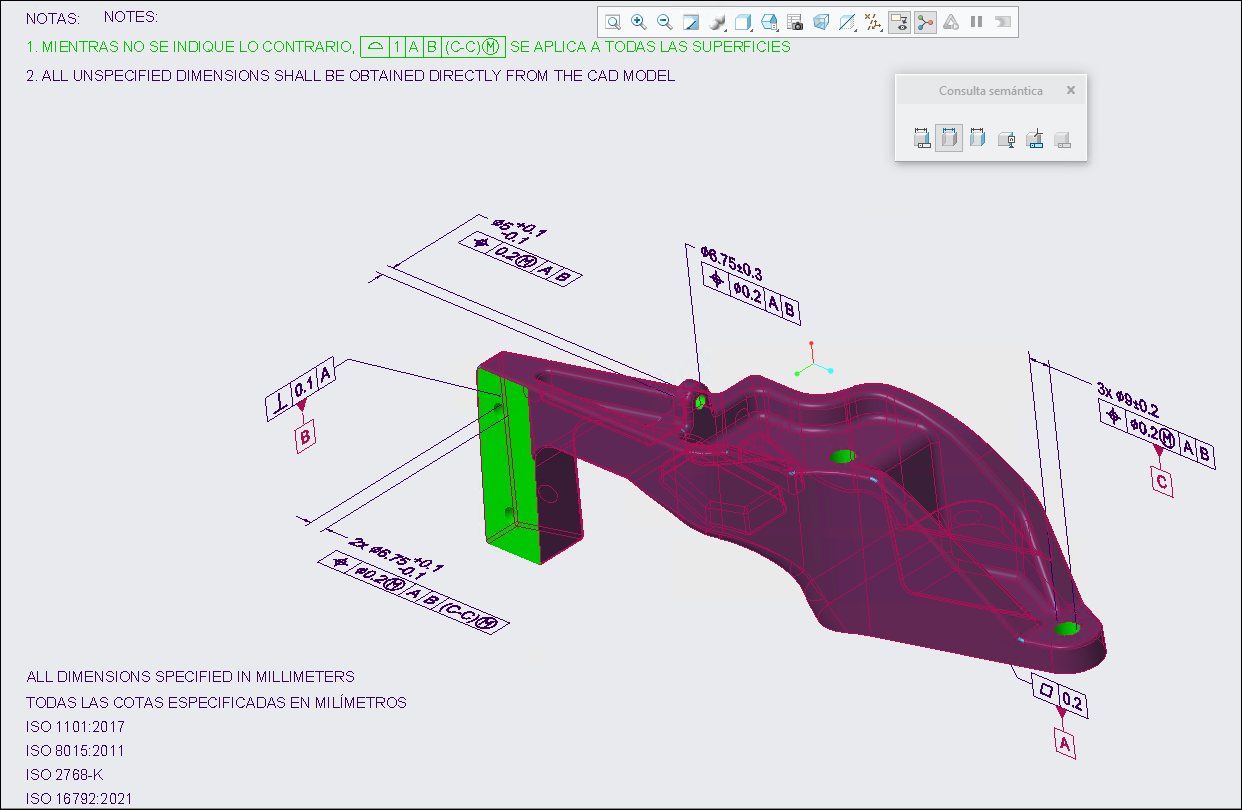

Además, GPT se asocia ahora a las superficies pertinentes del modelo. Esto significa que las superficies del modelo que no se especifican de otro modo con otras anotaciones de GD&T se añadirán a la tolerancia de perfil general como referencias semánticas.

Las referencias semánticas asociadas a una tolerancia de perfil general se actualizan automáticamente con cada cambio de modelo cuando la aplicación GD&T Advisor está activa. Si GD&T Advisor no está en ejecución, esta función no se soporta. Para actualizar las referencias asociadas a una tolerancia de perfil general, active GD&T Advisor y valide las anotaciones. De este modo, se actualizan automáticamente las referencias semánticas de tolerancia de perfil general (GPT).

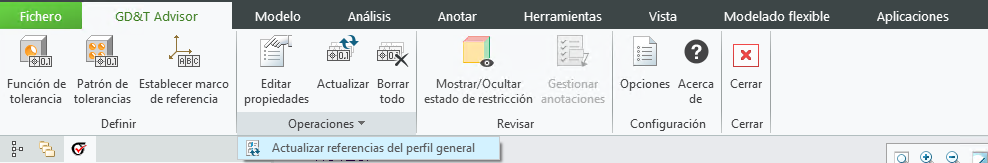

Las actualizaciones automáticas se activan si la opción Auto-update_Gen_Prof_Refs de GDTAAppOptions.xml se define en "yes", que es la configuración por defecto. Si la opción se define en "no", pulse en Operaciones -> Actualizar referencias del perfil general (Operations -> Update General Profile References) para actualizar las referencias.

Con esta mejora, GPT ahora contiene todas las referencias semánticas relevantes del modelo. Esto ayuda a transmitir el estado verdadero de la definición basada en modelo (MBD) del modelo para el uso de salida de flujo.
