Relación de símbolos y anotaciones de acabado superficial con otras anotaciones de la definición basada en modelo
Creo Parametric 10.0.0.0
Vídeos
Descripción

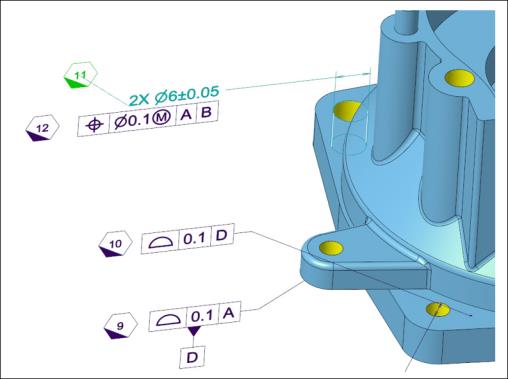

Anteriormente, no había una manera fácil de relacionar símbolos o anotaciones de acabado superficial con otras anotaciones en la definición basada en modelo (MBD), y este tipo de posición era manual, no asociativa y no persistente cuando se movía la anotación padre. Esta mejora presenta una nueva opción de posición para símbolos y anotaciones de acabado superficial que permite relacionar un símbolo o una anotación de acabado superficial con otras anotaciones en modelos 3D.
El nuevo tipo de posición tiene las siguientes funciones:
• Capacidad para relacionar los símbolos de posición de desvío y el acabado superficial con otras anotaciones en MBD.
• Posibilidad de que el símbolo o acabado superficial relacionado herede el mismo plano de anotación que la anotación padre.
• Capacidad de comportarse como un grupo o una pila para las anotaciones relacionadas (movimiento mutuo, asignaciones a estados de simplificación, etc.).
• Capacidad de realzar una anotación padre cuando se selecciona un símbolo o acabado superficial relacionado o viceversa.
• Capacidad de relacionar varios símbolos o acabados superficiales con una única anotación padre.

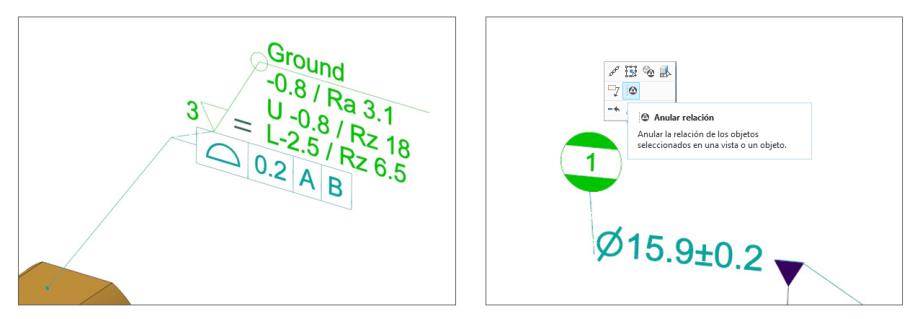

• Capacidad de anular la relación de un símbolo o acabado superficial relacionado de una anotación padre.
Beneficios
Las ventajas de esta mejora son las siguientes:
• Tipo de posición fácil y robusto para relacionar símbolos y acabados superficiales con otras anotaciones en MBD.
• Nuevos procesos de trabajo empresariales basados en modelo y MDB para la planificación de la inspección, el seguimiento y otros casos de uso.
• Opciones de posición adicionales para las anotaciones de acabado superficial que mejoran el cumplimiento normativo del plano de detalle.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | La relación de una función de símbolo o acabado superficial no se soporta en los siguientes casos de uso: • Para anotaciones de símbolo de función de referencia. • Para relacionar otro símbolo o acabado superficial con una anotación hijo que ya está relacionada con una anotación padre. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
