Productividad y capacidad de uso mejoradas de GD&T Advisor: Correspondencia automática de cotas con la nueva disposición
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario: N/A
Descripción
Anteriormente, al actualizar la disposición de cotas de una función funcional, se tenía que volver a emparejar manualmente realizando una correspondencia automática de las cotas.

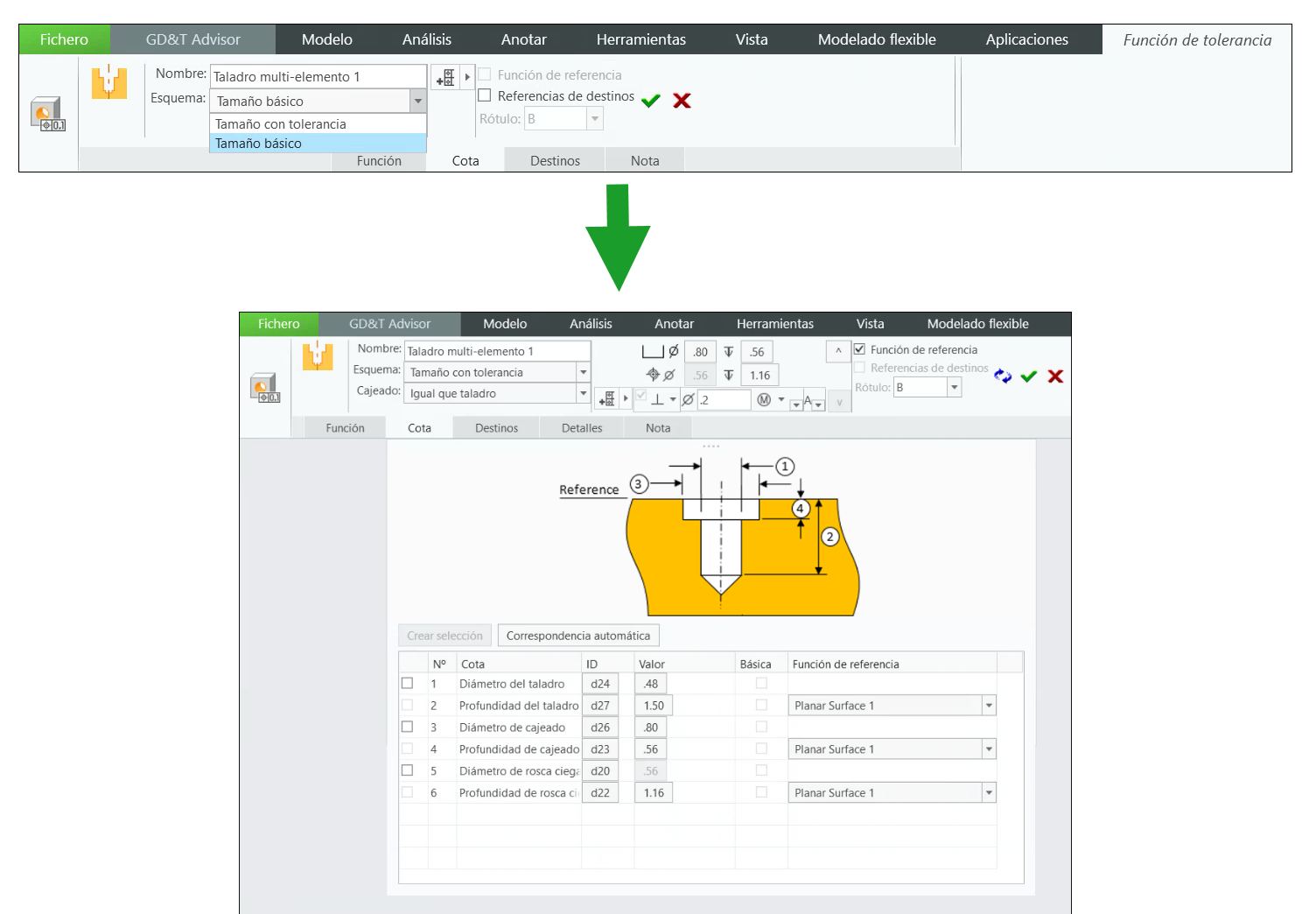

Ahora, al actualizar el esquema de cotas, GD&T Advisor hacer coincidir automáticamente las cotas con la nueva disposición. Por ejemplo, al actualizar la disposición de cotas de una función de taladro de Tamaño básico (Basic Size) a Tamaño con tolerancia (Toleranced Size), las cotas se harán coincidir automáticamente.
Beneficios
Con esta mejora, se simplifica el flujo de trabajo para crear funciones funcionales en GD&T Advisor, lo que resulta en menos pulsaciones del ratón para completar una función.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | Esta mejora hace coincidir automáticamente la búsqueda de todas las cotas relevantes necesarias para la disposición de cotas seleccionada. Sin embargo, si alguna de las cotas necesarias no se encuentra con el modelo, será necesario volverlas a crear para completar la definición de la función funcional. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguno. |
