Creo Parametric 10.0.1.0

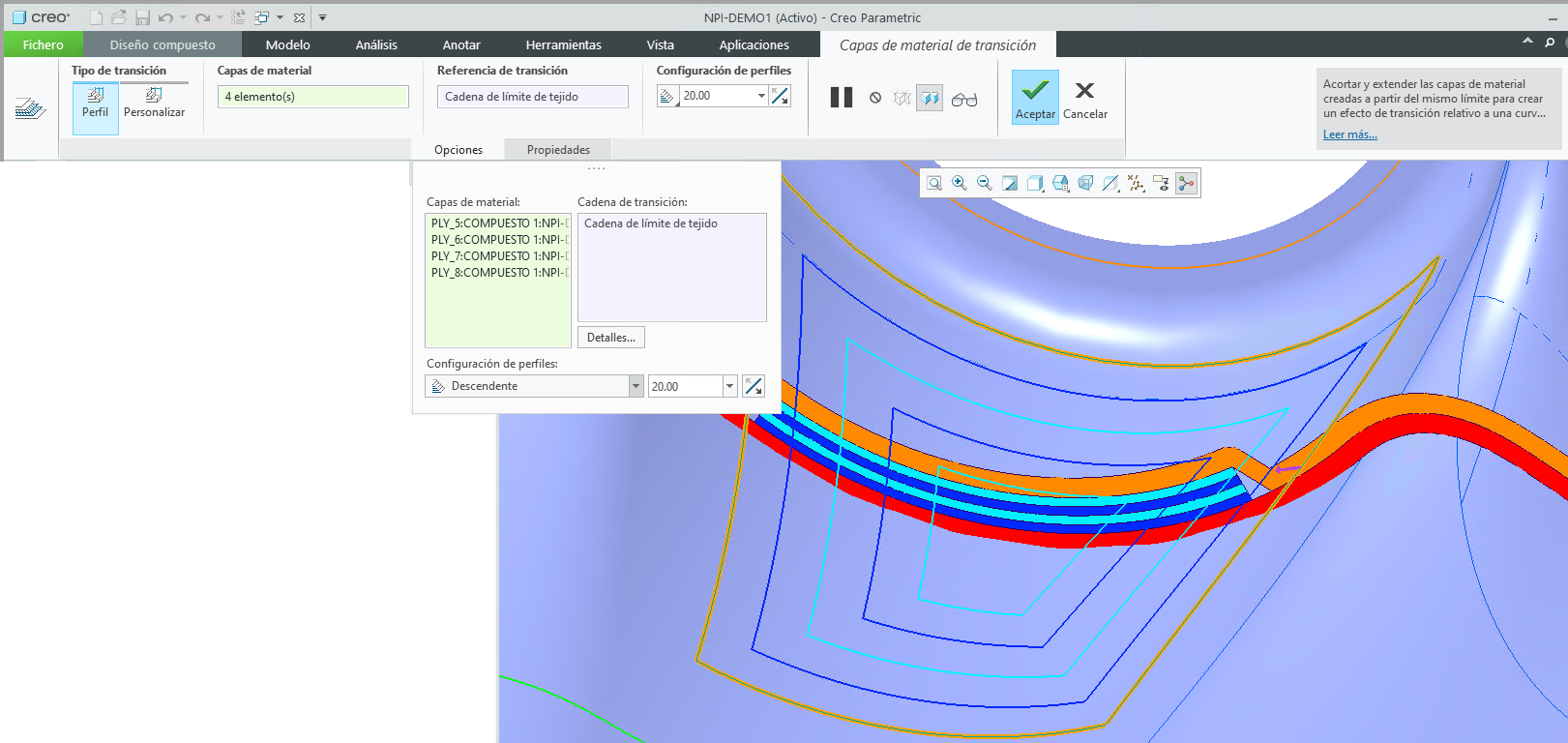

Ubicación en la interfaz de usuario: en Diseño compuesto, pulse en Capas de material (Plies) > Capas de material de transición (Transition Plies).

Ahora se puede utilizar el nuevo comando Capas de material de transición (Transition Plies) para acortar y extender una o varias capas de material.

Para crear un efecto de transición para múltiples capas de material, las capas de material deben tener al menos un límite parcialmente común a partir del cual se seleccione la cadena de transición y se especifique el valor de desvío. Esto resulta en un ajuste correspondiente de los contornos de capa de material seleccionados.

Se puede crear una transición de perfil mediante la definición de un valor de desvío constante o crear una transición personalizada mediante la definición de valores de transición variables.

Es posible crear varias funciones de capas de material de transición en una función de material compuesto.

Esta mejora es útil cuando se cambian los contornos de capa de material existentes para conseguir un cambio gradual de un espesor laminado o cuando se cambia el contorno de una única capa de material por un valor de desvío de las aristas de transición seleccionadas.

Con esta mejora se pueden cambiar los contornos de la capa de material sin redefinir las capas de material manuales y crear localmente un cambio gradual del espesor del elemento laminado.
