Capa de material manual
Creo Parametric 10.0.1.0
Ubicación en la interfaz de usuario: en Diseño compuesto, pulse en > .
Vídeos
Descripción

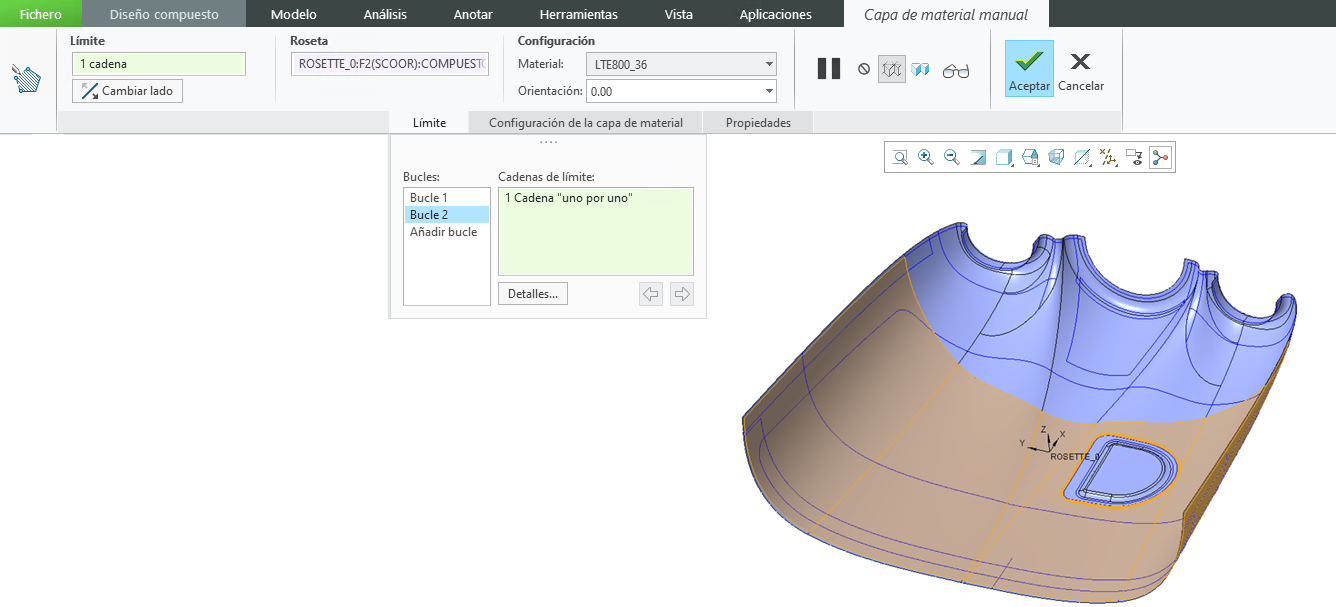

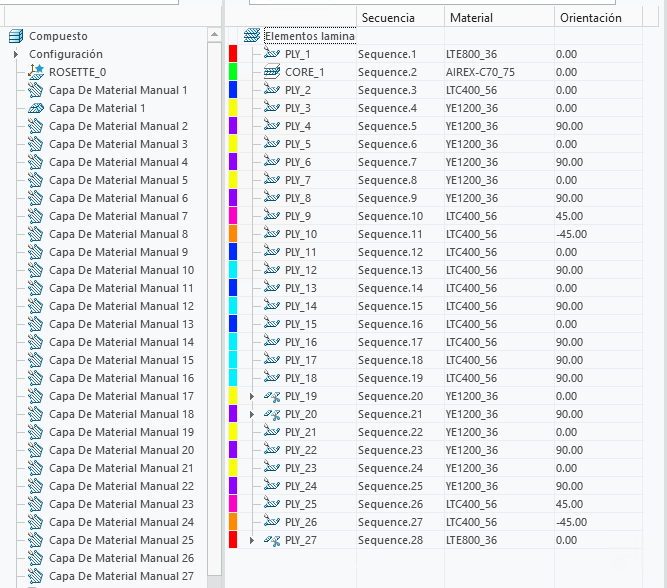

Ahora se puede utilizar el nuevo comando Capa de material manual (Manual Ply) para crear un objeto de capa de material en el árbol de elementos laminados.

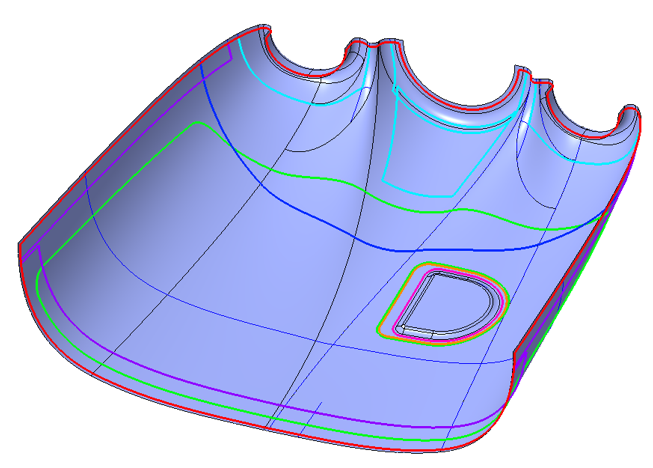

Una capa de material manual consta de una cadena de límite, una definición de material, un sistema de coordenadas de la roseta, un ángulo de orientación y el valor de disminución. Además del bucle de límite externo requerido, también se pueden incluir bucles internos.
Para definir los prefijos por defecto del nombre y la secuencia de una capa de material, pulse en > . En el cuadro de diálogo Opciones de Creo Parametric (Creo Parametric Options) pulse en > . Especifique los valores en Configuración de directiva de nombres (Name Policy Settings). De forma alternativa, defina las siguientes opciones de configuración:
• composite_def_ply_name_prefix: permite especificar el prefijo aplicado al nombre de una nueva capa de material.
• composite_def_ply_seq_prefix: permite especificar el prefijo aplicado a la secuencia de una nueva capa de material.
Beneficios
Esta mejora es útil a la hora de diseñar un laminado compuesto. Anteriormente, no era posible definir un objeto de capa de material en Creo.
Esta mejora permite crear objetos de capa de material como uno de los objetos laminados clave en un diseño compuesto. También se puede utilizar para derivar un patrón plano para el mecanizado de la pieza compuesta.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Las aristas externas de la superficie de laminación no se soportan para la definición manual de bucle de capa de material manual. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Opciones de configuración nuevas: • composite_def_ply_name_prefix Ply* • composite_def_ply_seq_prefix Sequence* |
