Comando Combinar mazo de cables
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario: en la aplicación de cableado, pulse en > .
Vídeos
Descripción

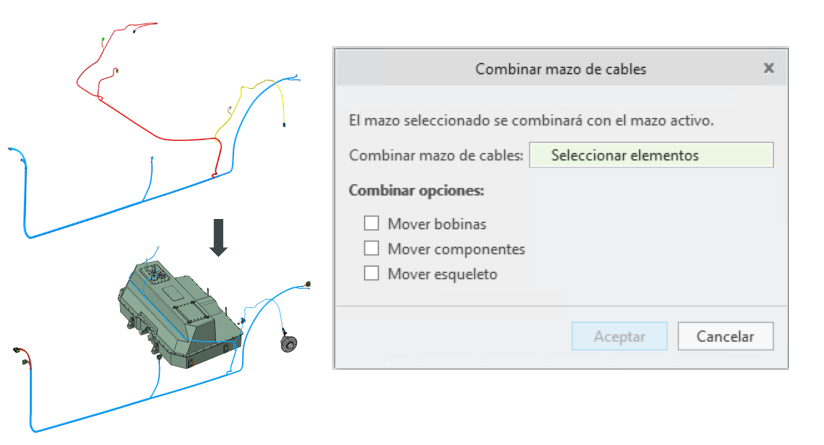

Ahora se puede utilizar el nuevo comando Combinar mazo de cables (Merge Harness) para volver a combinar las porciones de mazo previamente divididas en el mazo principal una vez completado el diseño del mazo. Se puede seleccionar cualquier mazo y combinarlo con el mazo activo. Existe la opción de mover bobinas, componentes de referencia y un esqueleto al conjunto de mazo de cables activo. Internamente, la combinación se realiza mediante nombres de cables o nombres de hilos. Por lo tanto, antes de combinar, el usuario debe asegurarse de que la asignación de nombres sea coherente en ambas piezas para los hilos o cables recién ruteados.
Beneficios
Con esta mejora, se ayuda a reestructurar las piezas de mazo y volver a combinar los mazos divididos en una única pieza para su aplanamiento.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Después de la división, los mazos dependientes e independientes no se pueden aplanar como un mazo homogéneo con su mazo padre. Para aplanarlos como un único trozo, es necesario volver a combinar todos los mazos antes del aplanamiento. Al combinar con un mazo independiente, los segmentos no se combinan automáticamente ya que no hay ninguna ubicación de división compartida. Por ahora, se debe combinar el segmento manualmente redefiniendo la posición final de un segmento y colocándolo en la posición final del otro segmento. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
