Creo Parametric 10.0.0.0

Ubicación en la interfaz de usuario: pulse en Aplicaciones (Applications) > Cableado (Cabling). Se muestra el árbol de cableado.

Ahora se puede utilizar el nuevo árbol de cableado para gestionar los datos de cableado en el modelo. Este árbol es específico de la aplicación de cableado.

En el árbol de cableado se incluyen las siguientes tres vistas: Vista del cable (Cable View), Vista del haz (Bundle View) y Vista de conectividad (Connectivity View). Estas vistas permiten ver la estructura del mazo de cables de distintas maneras. Cada vista es independiente y tiene columnas y filtros dedicados.

En Vista del cable (Cable View) se muestran todos los cables, los hilos, las cubiertas trenzadas, las redes y los haces del mazo activo. Es posible expandir los cables, los hilos, las redes o los nodos de haz de cables para obtener la información adicional, tales como bobinas, segmentos y puntos de posición de cada segmento.

La Vista del cable (Cable View) ayuda a ver inmediatamente todos los cables ruteados del mazo activo. Permite investigar y modificar fácilmente los cables ruteados.

En Vista del haz (Bundle View) se muestran los haces y su contenido en el mazo activo. El contenido del haz puede consistir en haces, cables, hilos y bobinas adicionales. En esta vista también se muestran los cables que se rutean parcialmente a través de un haz.

La opción Vista del haz (Bundle View) ayuda a encontrar fácilmente todos los haces y su contenido y propiedades en el mazo activo. Permite una investigación y modificación fáciles de haces y de su contenido.

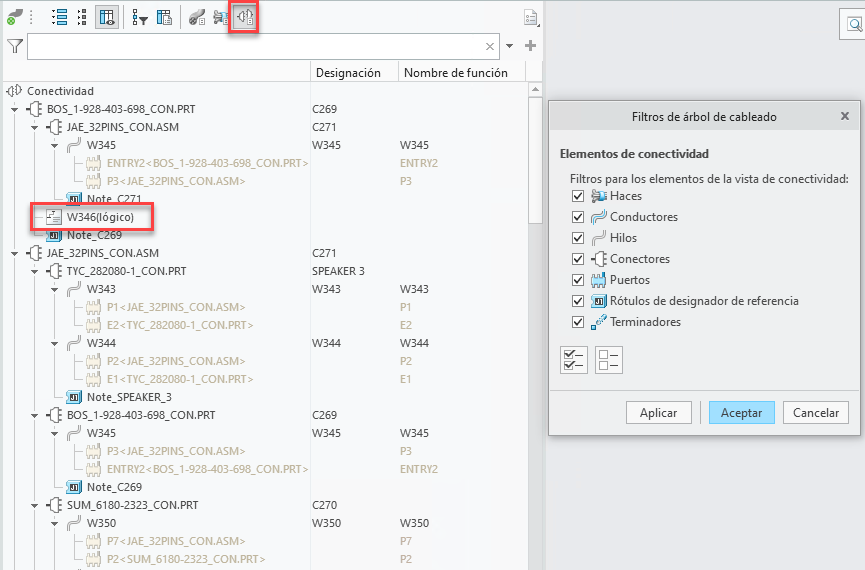

En Vista de conectividad (Connectivity View) se muestran todos los conectores designados y el ruteado entre ellos en el mazo activo. Los hilos ruteados se pueden expandir para que se muestren sus puertos en ambos extremos. En esta vista se muestran los hilos lógicos que aún no se han ruteado como elementos lógicos. También se muestran terminadores y rótulos de designación de referencia.

La opción Vista de conectividad (Connectivity View) ayuda a ver fácilmente la estructura de conectividad del mazo activo. Permite una investigación y validación más fáciles del diseño de mazo.

El árbol de cableado permite mejorar la gestión de datos en el cableado.

Anteriormente, era difícil comprender la estructura del mazo de cables porque todos los elementos se enumeraban en el árbol del modelo como una lista plana basada en el orden de regeneración en lugar de una estructura lógica.

En el árbol de cableado se proporciona una mejor visibilidad en la estructura del mazo con sus vistas independientes. Ahora es más fácil localizar los elementos del mazo para realizar modificaciones o crear nuevas rutas. Esta mejora facilita la creación, investigación y validación del diseño del mazo.
