Simetria rotacional no estilo livre
Creo Parametric 10.0.0.0
Local da interface do usuário: No estilo livre, clique em
Padrão rotacional > .
Padrão rotacional > .Vídeos
Descrição

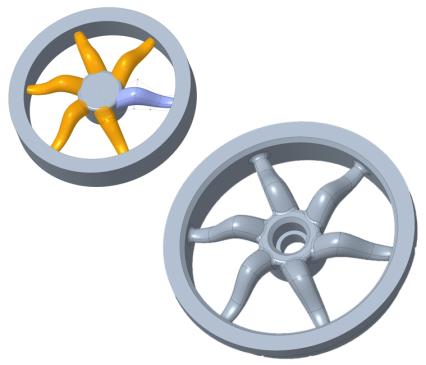

Agora, é possível usar o novo comando Padrão rotacional no estilo livre para criar padrões rotacionais de formas de estilo livre. É possível selecionar uma ou mais formas para padronizar, escolher um eixo de rotação, definir o número de membros e especificar o ângulo entre membros.
Cada forma padronizada cria um novo grupo de padrões na árvore de estilo livre que contém o líder e os membros do padrão. É possível conectar ou juntar líderes de dois grupos de padrões que compartilham o mesmo eixo rotacional e número de membros. Também é possível duplicar um grupo de padrões, renomeá-lo ou apagar um padrão da árvore de estilo livre.
É possível selecionar um grupo de padrões e tornar o padrão dependente ou independente, ou quebrar completamente a dependência.
Vantagens
Esse aprimoramento permite padronizar facilmente formas complexas em torno de um eixo de rotação e manter suas dependências. Ele melhora a produtividade e a experiência do usuário.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
