Creo Parametric 10.0.1.0

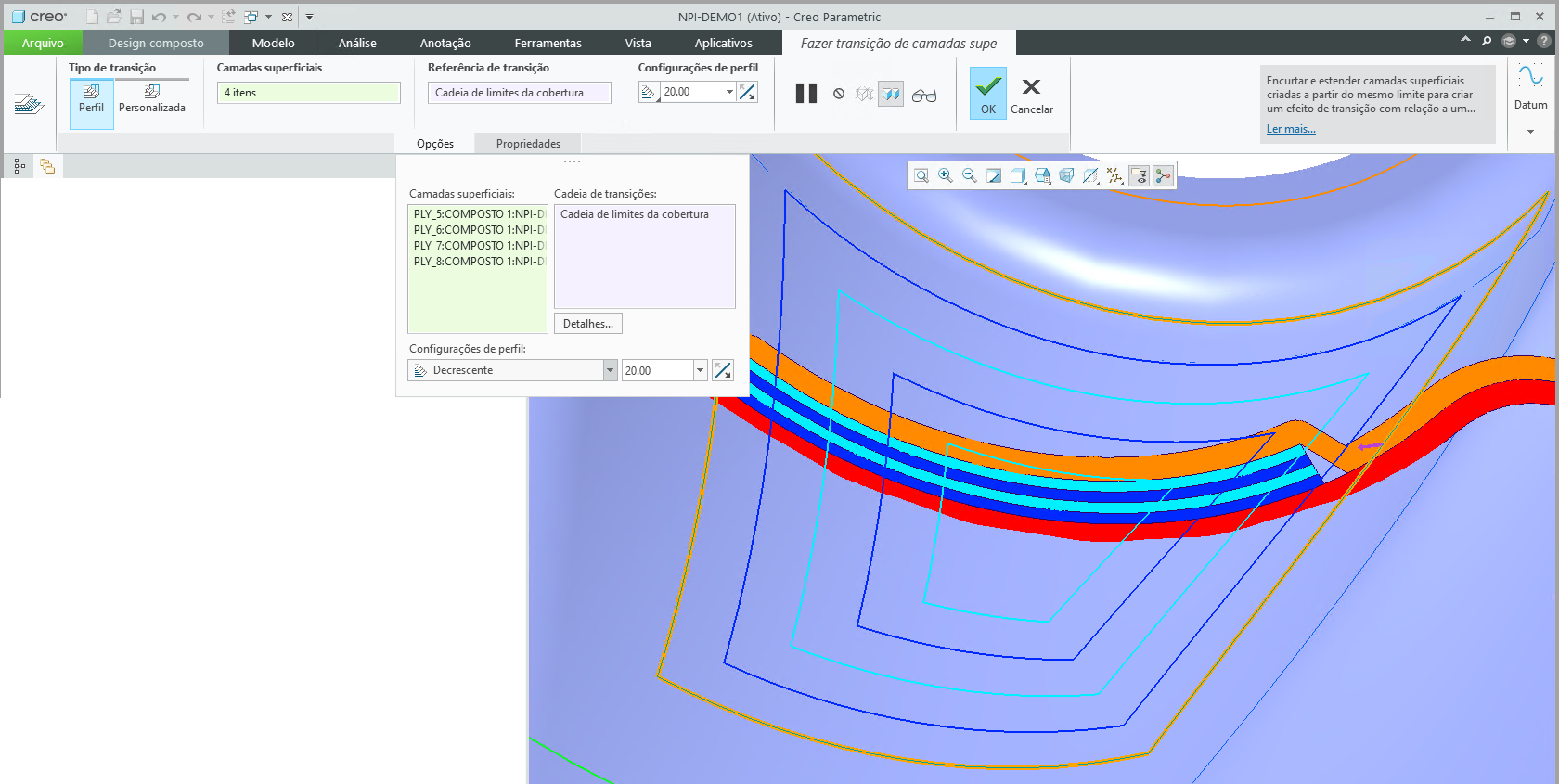

Local da interface do usuário: No design composto, clique em Camadas superficiais > Fazer transição de camadas superficiais.

Agora, é possível usar o novo comando Fazer transição de camadas superficiais para encurtar ou estender uma ou mais camadas superficiais.

Para criar um efeito de transição para múltiplas camadas superficiais, as camadas superficiais devem ter, pelo menos, um limite comum no qual você pode selecionar a cadeia de transição e especificar o valor de ajuste. Isto resulta em um ajuste adequado dos contornos da camada superficial selecionada.

É possível criar uma transição de perfil definindo um valor de ajuste constante, ou criar uma transição personalizada definindo valores de transição variáveis.

É possível criar múltiplos elementos de transição de camada superficial dentro de um elemento composto.

Esse aprimoramento é útil ao mudar os contornos existentes de uma camada superficial para alcançar uma mudança gradual da espessura do laminado ou ao mudar o contorno de uma única camada superficial com um valor de ajuste das arestas de transição selecionadas.

Com esse aprimoramento. é possível mudar os contornos de uma camada superficial sem redefinir camadas superficiais manuais e criar localmente uma mudança gradual da espessura do laminado.
