Creo Parametric 10.0.1.0

Local da interface do usuário: No design composto, clique em Camadas superficiais > Fazer emenda nas camadas superficiais.

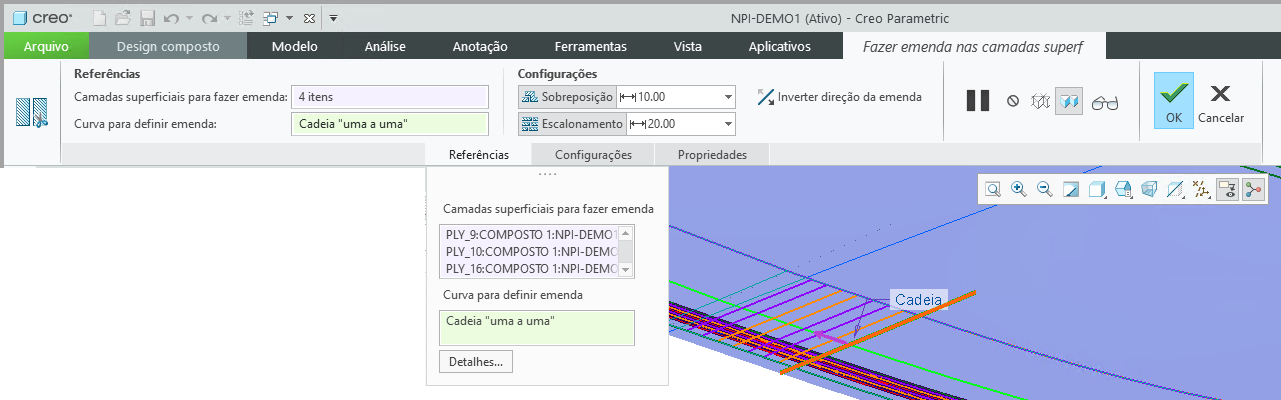

Agora, é possível usar o novo comando Fazer emenda nas camadas superficiais para dividir uma camada superficial existente em duas novas peças de camada superficial, usando uma curva ou aresta na superfície de disposição. É possível fazer emenda em uma camada superficial com uma conexão de topo ou uma conexão de sobreposição. Também é possível escalonar o local da emenda quando múltiplas camadas superficiais são selecionadas.

A curva para definir emenda define a trajetória da emenda ou pence. A curva para definir emenda pode ser uma cadeia aberta ou uma cadeia fechada. Ela deve formar um loop fechado com ela mesma ou com o limite da camada superficial. Os exemplos a seguir exibem várias formas de selecionar uma curva para fazer emenda ou pence nas camadas superficiais.

Esse aprimoramento é útil para dividir uma camada superficial muito grande em partes menores, para que o tamanho do padrão planificado dessas partes não exceda a largura do rolo do material. Também é possível usar emendas para criar pence em uma seção da camada superficial para que problemas de drapeado, como enrugamento, sejam eliminados.

Esse aprimoramento permite definir uma camada superficial grande conceitual e emendá-la posteriormente com base nas necessidades de manufatura, sem precisar redefinir a camada superficial projetada.
