Creo Parametric 10.0.1.0

Local da interface do usuário:

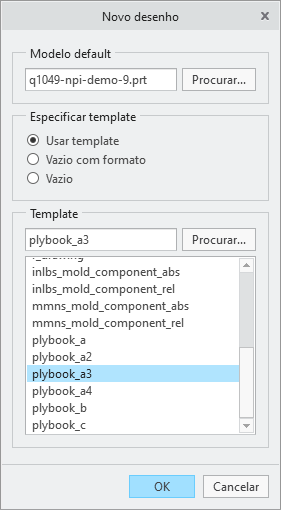

Agora, é possível criar um documento do livro de camadas superficiais para modelos com um ou mais elementos compostos. É possível criar um novo livro de camadas superficiais automaticamente com base em um arquivo de desenho de template, permitindo que cada camada superficial seja representada em sua própria folha de desenho na ordem de sequência correta.

Também é possível inserir um livro de camadas superficiais com base em template em um desenho regular existente ou em um desenho de livro de camadas superficiais. É possível especificar o intervalo de camadas superficiais para as quais as folhas devem ser adicionadas no livro de camadas superficiais.

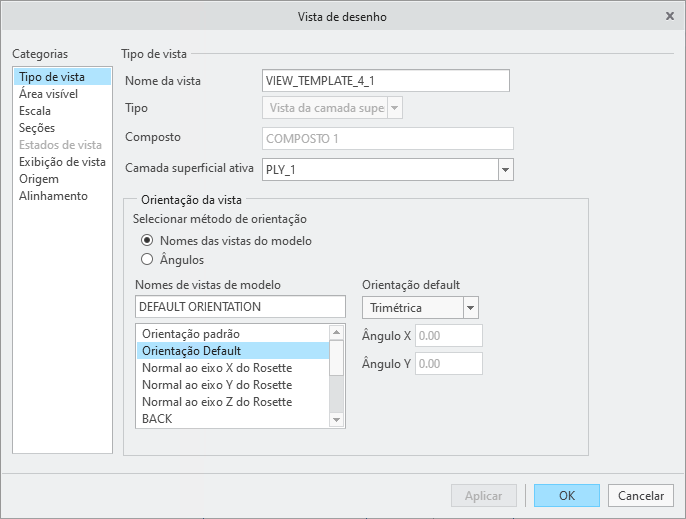

Agora, é possível usar os comandos Vista da camada superficial e Vista da camada superficial planificada para criar dois novos tipos de vista, uma vista da camada superficial e uma vista da camada superficial planificada, em um desenho que contém um elemento composto como modelo de desenho ativo.

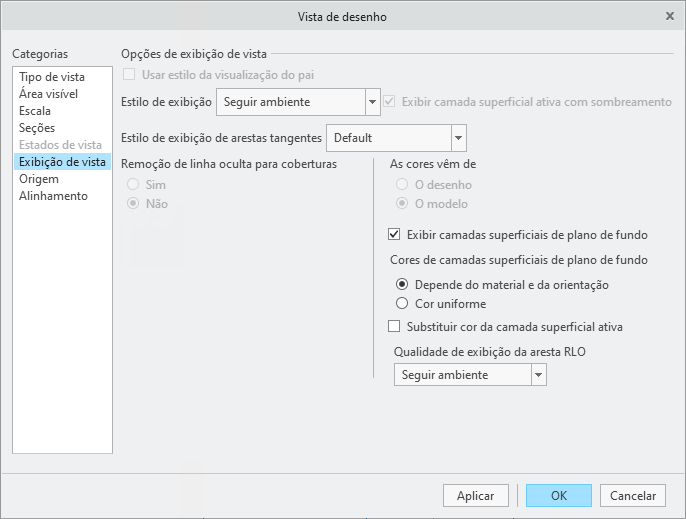

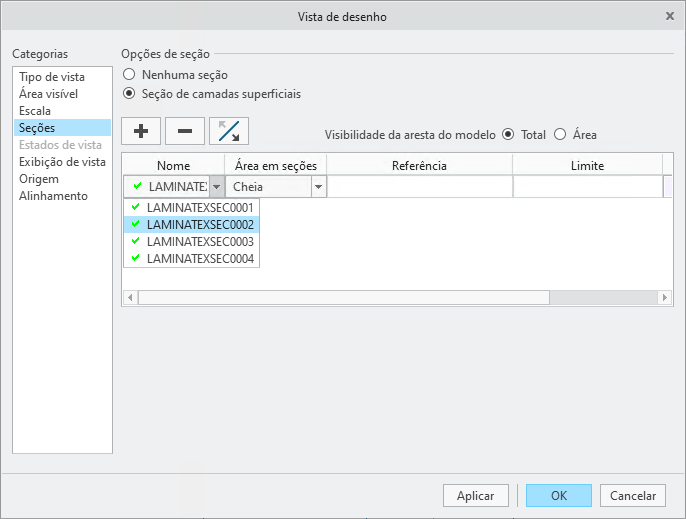

Ao criar uma vista da camada superficial, é possível especificar várias configurações adicionais para exibir camadas superficiais de plano de fundo, seções do laminado e várias outras opções.

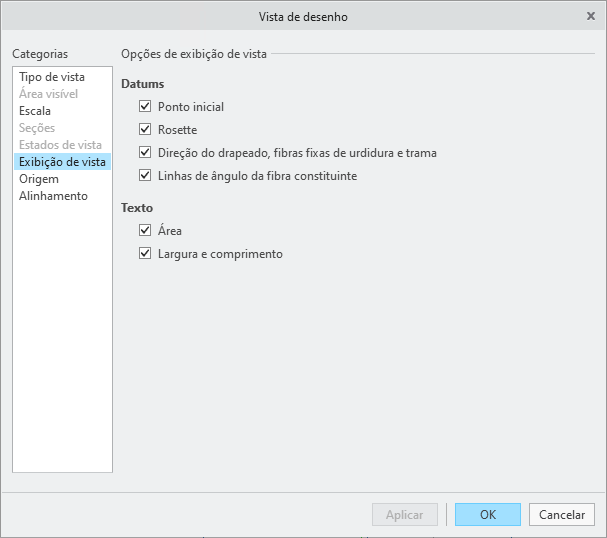

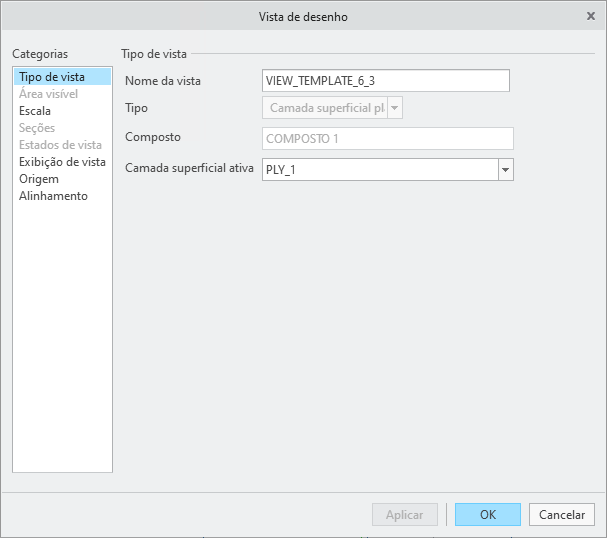

É possível criar vistas da camada superficial planificada somente quando as camadas superficiais têm resultados do drapeado bem-sucedidos. Ao criar uma vista da camada superficial planificada, é possível exibir vários detalhes da propriedade de camada superficial com a vista, como o Rosette, a direção do drapeado, a área da camada superficial e várias outras opções.

Esse aprimoramento é útil para criar automaticamente um livro de camadas superficiais, documentar o processo de laminação e criar vistas de desenho relacionadas à camada superficial em qualquer desenho.
