Camada superficial manual
Creo Parametric 10.0.1.0
Local da interface do usuário: No design composto, clique em > .
Vídeos
Descrição

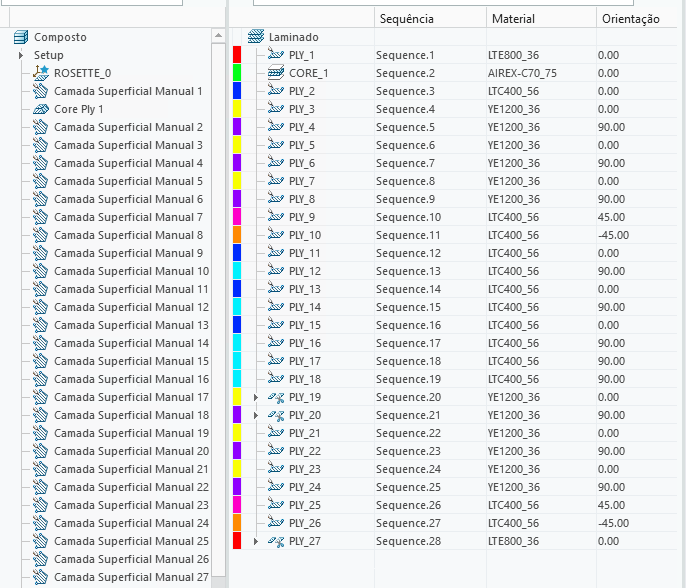

Agora, é possível usar o novo comando Camada superficial manual para criar um objeto de camada superficial na árvore de laminados.

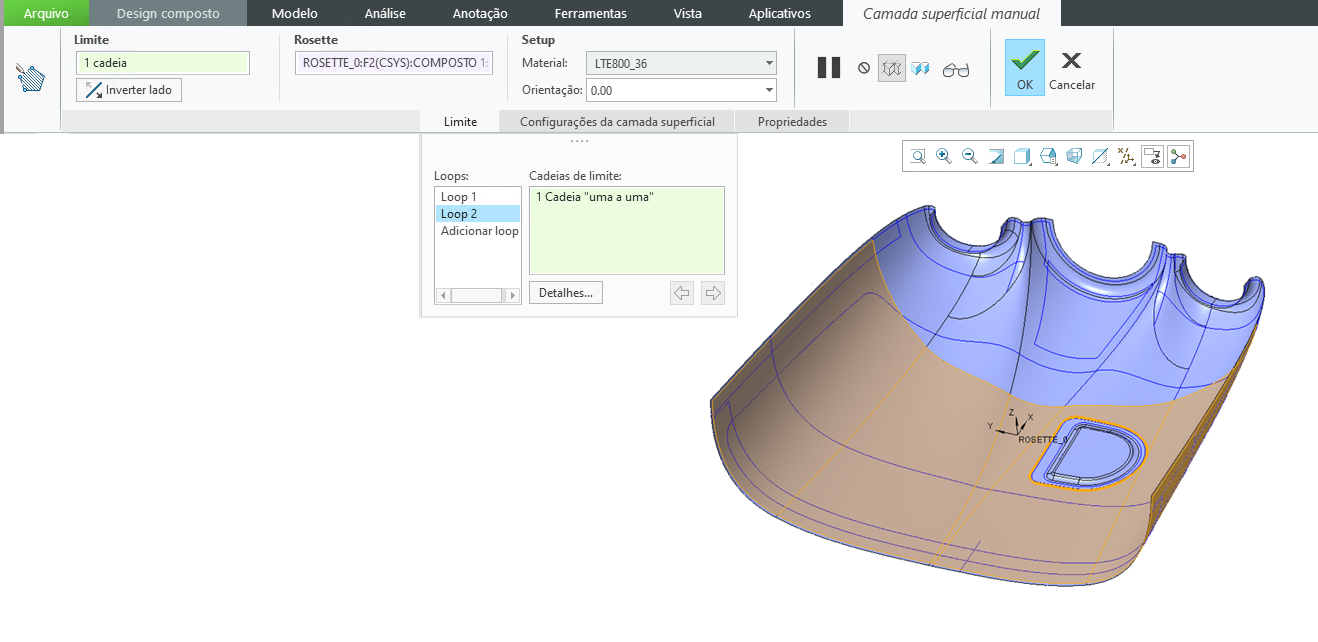

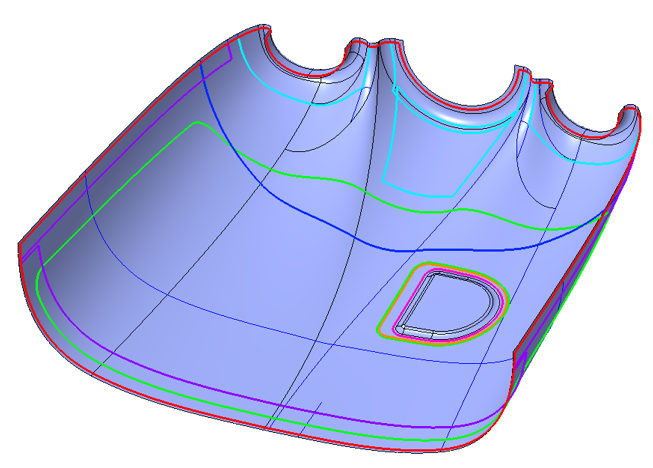

A camada superficial manual consiste em uma cadeia de limites, uma definição de material, um sistema de coordenadas Rosette, um ângulo de orientação e o valor de escalonamento. Além do loop de limite externo requerido, também é possível incluir loops internos.
Para definir os prefixos default para nome e sequência de uma camada superficial, clique em > . Na caixa de diálogo Opções do Creo Parametric, clique em > . Especifique os valores em Configurações da política de nomes. Como alternativa, defina as opções de configuração a seguir:
• composite_def_ply_name_prefix — Especifica o prefixo aplicado ao nome de uma nova camada superficial.
• composite_def_ply_seq_prefix — Especifica o prefixo aplicado à sequência de uma nova camada superficial.
Vantagens
Esse aprimoramento é útil ao criar uma disposição composta. Antes, não era possível definir um objeto de camada superficial no Creo.
Esse aprimoramento permite criar objetos de camada superficial como um dos objetos laminados principais em um design composto. Em seguida, é possível usá-lo para derivar um padrão planificado para a manufatura da peça composta.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Arestas externas da superfície de disposição não têm suporte na definição de loop da camada superficial manual. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Novas opções de configuração: • composite_def_ply_name_prefix Ply* • composite_def_ply_seq_prefix Sequence* |
