Creo Parametric 10.0.1.0

Local da interface do usuário:

Agora, é possível usar o comando especial Seção do laminado para olhar dentro de um design composto e visualizar a disposição com base nas informações da árvore de laminados, que correlacionam a codificação de cores da árvore de laminados à seção real. É possível usar a opção de dimensionamento para evitar zoom excessivo e ver melhor as camadas superficiais muito finas que formam o design do laminado.

É possível usar o comando Escalonamento e definir o valor de escalonamento default para controlar o comportamento geral de escalonamento da camada superficial e do núcleo sobre os contornos da camada superficial subjacente na seção do laminado, tornando mais fácil ver a distribuição de material durante a disposição.

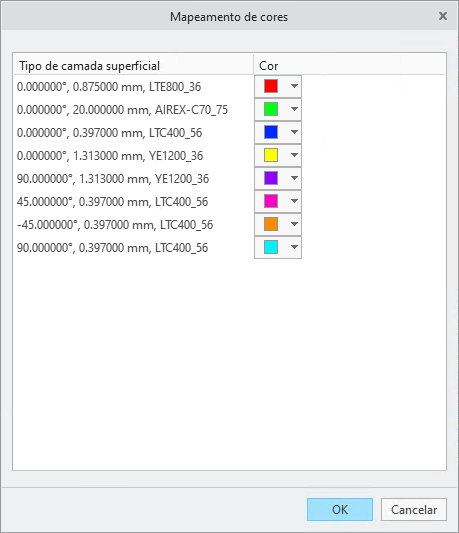

É possível usar o comando Mapeamento de cores para mudar a codificação de cores das camadas superficiais atribuída pelo sistema.

Esses aprimoramentos são úteis quando você projeta uma disposição composta no Creo e deseja visualizá-la em um local ou uma seção específica. Com esses aprimoramentos, é possível visualizar as interações e sobreposições detalhadas das camadas superficiais internas com base nas informações da lista de laminados, atualizando dinamicamente durante o arrasto da seção. Também é possível dimensionar a geometria da camada superficial na direção da disposição para aprimorar a visibilidade.
