Creo Parametric 10.0.1.0

Local da interface do usuário: No design composto, Análise > Simulação do drapeado.

Agora, é possível usar o novo comando Simulação do drapeado para analisar a producibilidade da camada superficial e criar os padrões planificados da camada superficial. Com base no ponto inicial selecionado, a distorção da fibra é calculada ao simular a aplicação da camada superficial planificada no molde.

Por default, a opção Drapear sobre camadas superficiais subjacentes é selecionada e o drapeado é calculado considerando o contexto de cada camada superficial. Desta forma, os resultados são mais precisos e realistas.

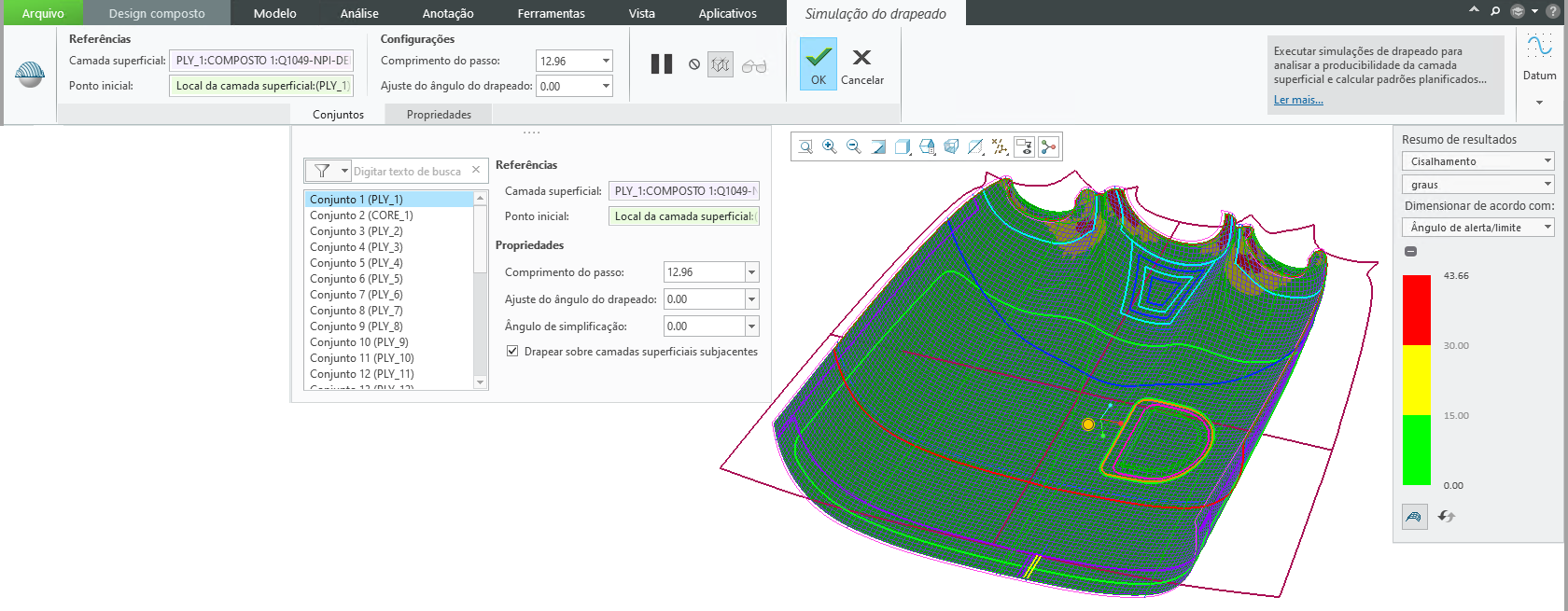

Embora o ponto inicial possa ser qualquer local na área da superfície da camada superficial, também é possível travá-lo em um ponto de datum existente. É possível fazer refinamentos adicionais usando os parâmetros de propriedade para o comprimento do passo, o ajuste do ângulo do drapeado e o ângulo de simplificação.

Há diferentes tipos de resultados: Cisalhamento, Orientação longitudinal, Orientação transversal e Espessura da camada superficial drapeada. Os resultados de Cisalhamento são dimensionados automaticamente de acordo com o ângulo de alerta e os valores de ângulo de limite do material.

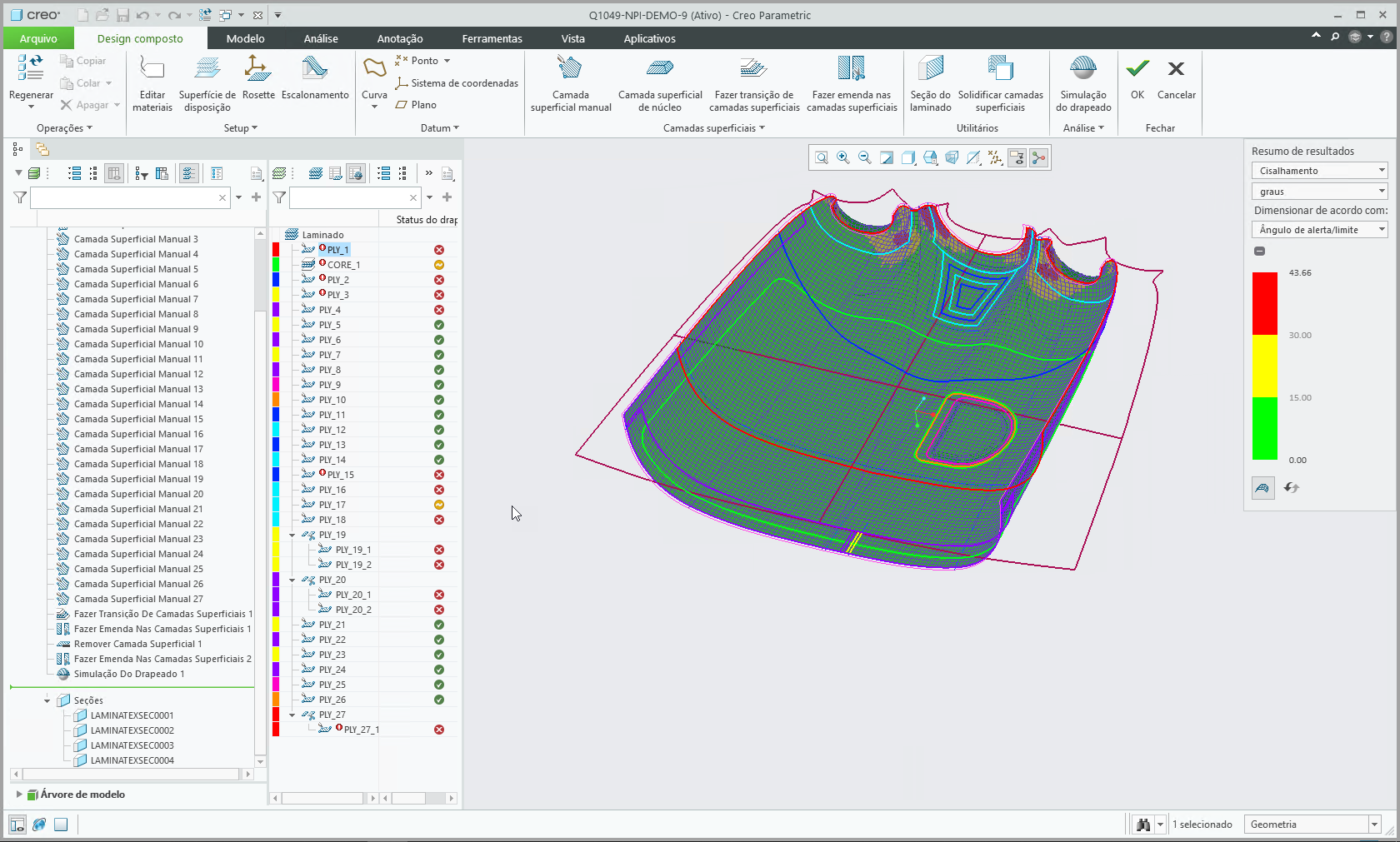

É possível visualizar os resultados da simulação do drapeado e um padrão planificado dentro do painel de instrumentos do elemento ou diretamente no modo Gerenciador de drapeado da árvore de laminados, selecionando o comando Exibir resultados do drapeado na minibarra de ferramentas. Os padrões planificados da camada superficial podem ser exportados para o formato DXF. As orientações de fibra longitudinal e transversal, por causa do drapeado, podem ser exportadas para o formato HDF5 para uso na análise downstream.

É possível revisar o relatório de resumo da análise do drapeado usando o comando Exportar resumo do drapeado no grupo Análise.

Esse aprimoramento é útil para simular o drapeado ao aplicar a camada superficial ao molde e calcular a distorção da fibra (cisalhamento) e o padrão planificado.

Esse aprimoramento fornece uma visão da distorção da fibra durante o drapeado. Ele permite otimizar o local do ponto inicial selecionado e a direção do drapeado para obter o melhor resultado possível. Também permite a criação do contorno da camada superficial planificada requerido.
