Comando de divisão de chicote
Creo Parametric 10.0.0.0
Local da interface do usuário: No aplicativo de cabeamento, clique em > .
Vídeos
Descrição
Agora, é possível usar o novo comando Dividir chicote para dividir um chicote existente em duas peças separadas que podem ser mescladas novamente mais tarde. Há duas formas de dividir um chicote: Dependente e Independente.

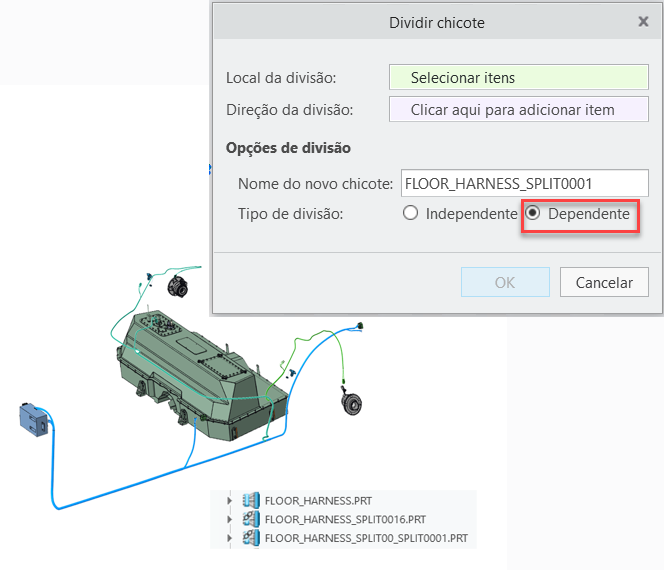

A divisão Dependente cria duas peças de chicote contínuas na mesma montagem. Há um relacionamento pai-filho entre as peças do chicote dividido. Elas compartilham o mesmo local de divisão e as mesmas informações de cabeamento, incluindo informações de-até, referências lógicas e spools. É possível remover a dependência entre as peças de chicote usando o comando Remover dependência do chicote.
 |
Embora o chicote dependente seja considerado contínuo com seu chicote pai, eles devem ser mesclados novamente para serem planificados como um único chicote.
|

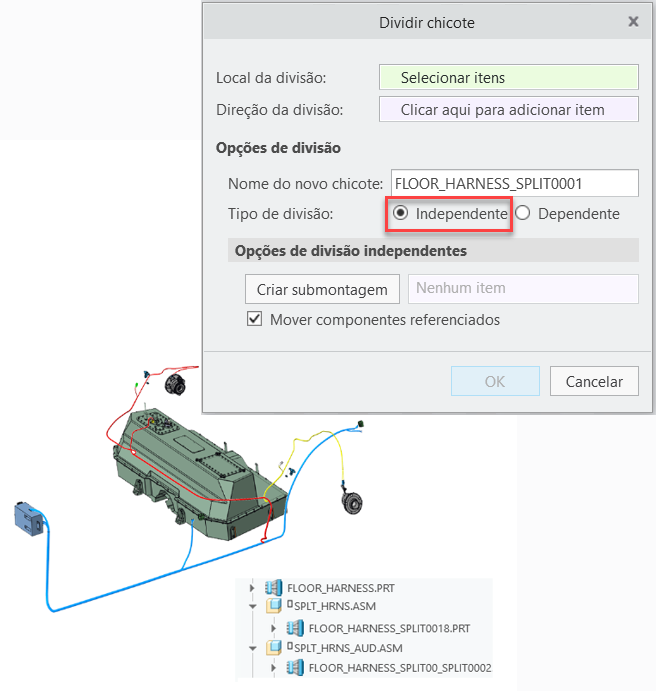

O chicote Independente cria uma nova peça de chicote que contém todas as informações necessárias para reutilizar em uma montagem diferente. Nesse tipo de divisão, as informações de-até e o local de divisão não são compartilhados.
É possível criar um chicote Independente em uma nova submontagem na qual todas as informações de cabeamento da peça de chicote original, incluindo spools, informações lógicas e esqueleto, são automaticamente copiadas. Também é possível mover os componentes referenciados para a nova submontagem.
Vantagens
Esse aprimoramento permite fluxos de trabalho colaborativos de design de chicote. Ele permite a reutilização de subsistemas do chicote em montagens diferentes.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Depois de divididos, os chicotes dependentes e independentes não podem ser planificados como um chicote homogêneo com seu chicote pai. Todos os chicotes devem ser mesclados novamente se você deseja planificá-los como uma única peça. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
