• A superfície de disposição inteira deve ser suave, sem arestas agudas. É possível usar a ferramenta de análise de conexão para executar uma verificação de tangência na superfície de disposição. Se a superfície de disposição passa na verificação de tangência, significa que ela é suave, sem arestas agudas. Para saber como usar a ferramenta de análise de conexão, consulte Analisando conexões em Superfícies.

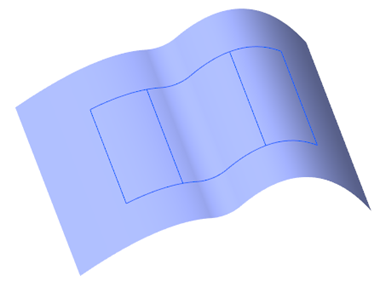

◦ A próxima figura exibe uma superfície de disposição que passou na verificação de tangência. Ela é adequada para solidificação.

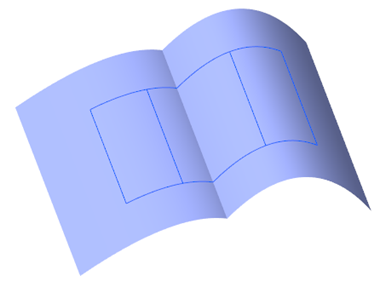

◦ A próxima figura exibe uma superfície de disposição que falhou na verificação de tangência. Ela é inadequada para solidificação.

• Os limites da camada superficial não devem sobrepor-se ao limite da superfície de disposição.

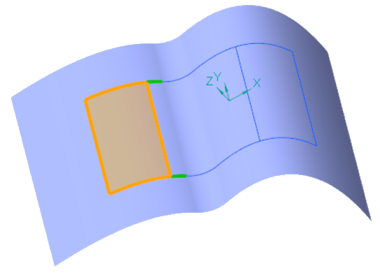

◦ A próxima figura exibe o limite de uma camada superficial dentro do limite da superfície de disposição e ele não se sobrepõe ao limite da superfície de disposição. Esse limite é adequado para criação e solidificação da camada superficial.

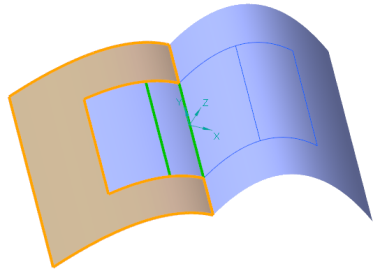

◦ A próxima figura exibe o limite de uma camada superficial que se sobrepõe ao limite da superfície de disposição. Esse limite é inadequado para criação e solidificação da camada superficial.

• Um ou mais núcleos com conicidades não devem se sobrepor.

◦ A próxima figura exibe a sobreposição de núcleos que não têm conicidades. Essa sobreposição é adequada para solidificação.

◦ A próxima figura exibe a sobreposição de núcleos que têm conicidades. Essa sobreposição é inadequada para solidificação.
