회전 대칭 제약 조건
Creo Parametric 10.0.0.0
사용자 인터페이스 위치:
1. 제너레이티브 설계 응용 프로그램에서 설계 기준 추가(Add Design Criteria)를 클릭합니다. 설계 기준(Design Criteria) 대화 상자가 열립니다.
2. > > 을 클릭합니다.
동영상
설명
이제 제너레이티브 검토의 설계 기준에서 회전 대칭을 추가 형상 제약 조건으로 사용할 수 있습니다.

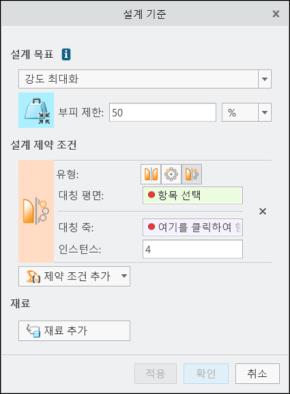

이제 대칭(Symmetry) 제약 조건에서 평면 대칭, 회전 대칭 또는 둘 다를 선택할 수 있습니다. 회전 대칭을 설정할 때는 대칭 축과 회전 패턴의 인스턴스 수를 지정해야 합니다.
제너레이티브 설계 최적화를 실행할 때 최적화된 형상이 축을 중심으로 대칭적으로 구조화되었는지 확인하는 기능이 필요합니다. 이 대칭은 평면을 가로지르는 대칭과 함께 적용해야 할 수도 있습니다.
이점
이전 버전의 Creo에서는 평면을 가로지르는 대칭 제약 조건만 지원했습니다. 이 개선 기능을 통해 제너레이티브 최적화의 형상 출력을 더 세밀하게 제어할 수가 있습니다. 레이디얼로 균형이 잡힌 설계를 생성하는 데 도움이 됩니다.
추가 정보
팁: | 없음 |
제한 사항: | B-표현(경계 표현)에 대한 재구성은 정확한 회전 대칭을 유지하지 못할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
