フリースタイルでの回転対称
Creo Parametric 10.0.0.0
ユーザーインタフェースの場所: フリースタイルで、 > の順にクリックします。
ビデオ
説明

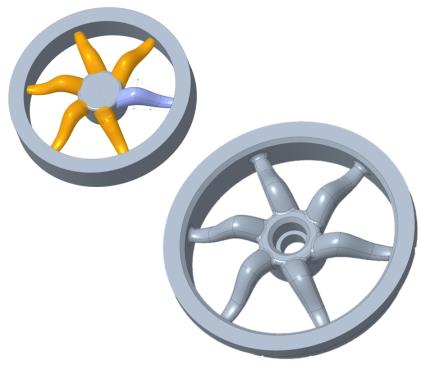

フリースタイルの新しい「回転パターン」(Rotational Pattern) コマンドを使用して、フリースタイル形状の回転パターンを作成できるようになりました。パターンを作成する 1 つ以上の形状を選択し、回転軸を選択し、メンバーの数を定義し、メンバー間の角度を指定できます。
各形状をパターン化すると、パターンリーダーとパターンメンバーを含む新しいパターングループがフリースタイルツリーに作成されます。同じ回転軸とメンバー数を共有する 2 つのパターングループのリーダーを接続または結合できます。パターングループを複製したり、名前を変更したり、フリースタイルツリーからパターンを削除したりすることもできます。
パターングループを選択してパターンを依存または独立させたり、依存を完全に解除したりできます。
利点
この機能強化により、複雑な形状を回転軸を中心にして簡単にパターン化して、その依存を維持できます。生産性とユーザーエクスペリエンスが向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
