Proprietà di massa basate sugli strati
Creo Parametric 10.0.1.0
Posizione nell'interfaccia utente:
• In un progetto composito fate clic su > .
• In un progetto composito fate clic su > > . Nella finestra di dialogo Proprietà composito (Composite Properties) fate clic su cambia (change) nella riga di Proprietà massa (Mass Properties).
• In un progetto composito fate clic su > .
Video
Descrizione
È ora possibile calcolare le proprietà di massa di un composito in base alla stratificazione del laminato, alle proprietà del materiale, alla sequenza di impilamento e ai contorni di strati e core definiti.
È possibile calcolare le proprietà di massa di un composito in due modi.
• Il calcolo delle proprietà di massa basato sulla superficie di stratificazione consente un'analisi semplice e rapida.

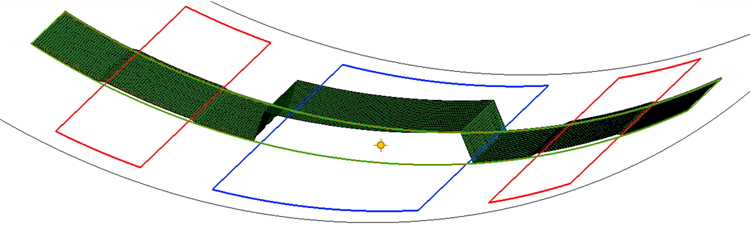

• Il calcolo delle proprietà di massa basato sugli strati sottostanti segue lo stesso approccio di una simulazione di drappeggio. Questo metodo considera le forme degli strati e dei core sottostanti e le sovrapposizioni per ogni passo della sequenza. Questo metodo richiede più tempo, ma è più accurato.
Per calcolare le proprietà di massa di un singolo strato, fate clic con il pulsante destro del mouse sullo strato nell'albero del laminato e selezionate Impostazioni proprietà di massa (Mass Properties Settings).

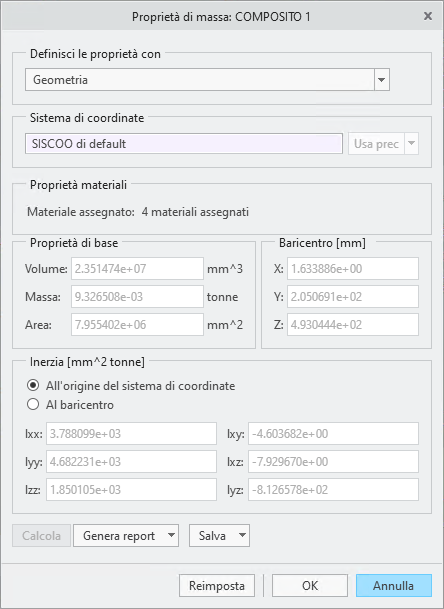

Per calcolare le proprietà di massa del laminato intero, fate clic su > > . Nella finestra di dialogo Proprietà composito (Composite Properties) fate clic su cambia (change) nella riga di Proprietà massa (Mass Properties).
A livello di parte, la feature composita crea un corpo dedicato per il risultato composito e le proprietà di massa basate sugli strati della stratificazione specifica vengono assegnate a tale corpo. Questa condizione è indipendente dalla solidificazione basata su strati del laminato.

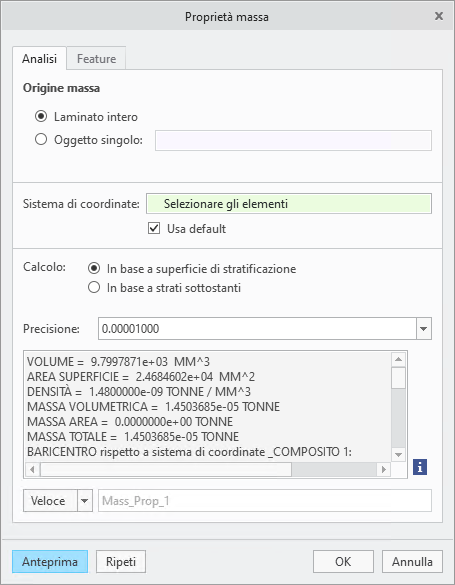

Potete inoltre creare un'analisi delle proprietà di massa di un singolo oggetto in laminato o del laminato intero nella scheda Analisi (Analysis). Per il calcolo, è possibile specificare se eseguire l'analisi in base alla definizione della superficie di stratificazione, che ignora il contesto, oppure in base agli strati sottostanti, più accurata.
Vantaggi
Questo miglioramento è utile per calcolare le proprietà di massa di un singolo strato o della stratificazione del laminato intero.
Con questo miglioramento è possibile ottenere proprietà di massa basate su strati indipendentemente dalla solidificazione del laminato.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
