Strato manuale
Creo Parametric 10.0.1.0
Posizione nell'interfaccia utente: nel progetto composito fate clic su > .
Video
Descrizione

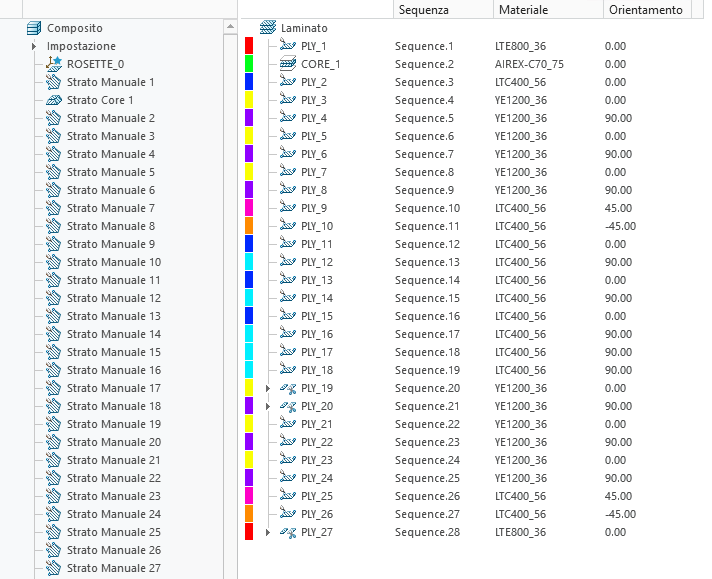

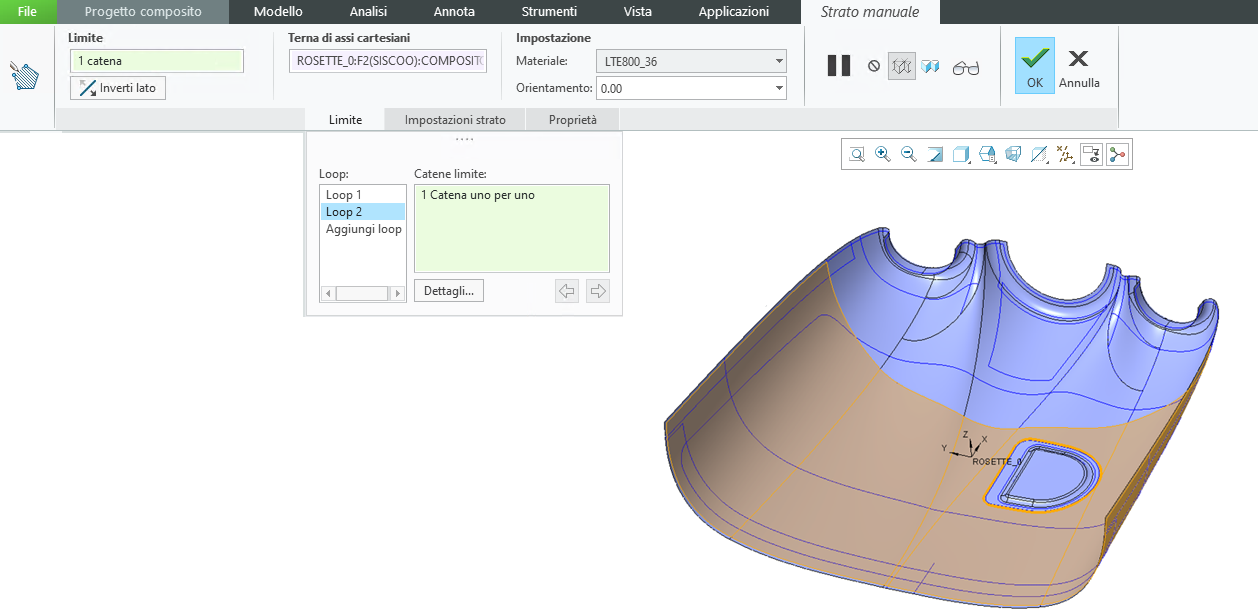

È ora possibile utilizzare il nuovo comando Strato manuale (Manual Ply) per creare un oggetto strato nell'albero del laminato.

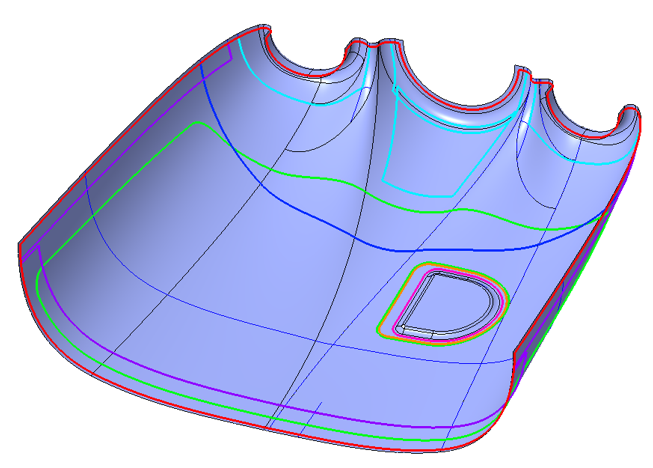

Uno strato manuale è costituito da una catena limite, una definizione di materiale, un sistema di coordinate della terna di assi cartesiani, un angolo di orientamento e un valore di drop-off. Oltre al loop del limite esterno richiesto, potete anche includere loop interni.
Per impostare i prefissi di default per il nome e la sequenza di uno strato, fate clic su > . Nella finestra di dialogo Opzioni Creo Parametric (Creo Parametric Options) fate clic su > . Specificate i valori in Impostazioni regola nome (Name Policy Settings). In alternativa, impostate le opzioni di configurazione seguenti:
• composite_def_ply_name_prefix - Specifica il prefisso applicato al nome di un nuovo strato.
• composite_def_ply_seq_prefix - Specifica il prefisso applicato alla sequenza di un nuovo strato.
Vantaggi
Questo miglioramento è utile in caso di progettazione di una stratificazione composita. In precedenza non era possibile definire un oggetto strato in Creo.
Questo miglioramento consente di creare oggetti strato come uno degli oggetti in laminato chiave in un progetto composito. È possibile utilizzarlo per derivare una serie piatta per la fabbricazione della parte composita.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Gli spigoli esterni della superficie di stratificazione non sono supportati per la definizione dei loop degli strati manuali. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuove opzioni di configurazione: • composite_def_ply_name_prefix Ply* • composite_def_ply_seq_prefix Sequence* |
