Comando Dividi cablaggio preassemblato (Split Harness)
Creo Parametric 10.0.0.0
Posizione nell'interfaccia utente: nell'applicazione Cablaggio (Cabling) fate clic su > .
Video
Descrizione

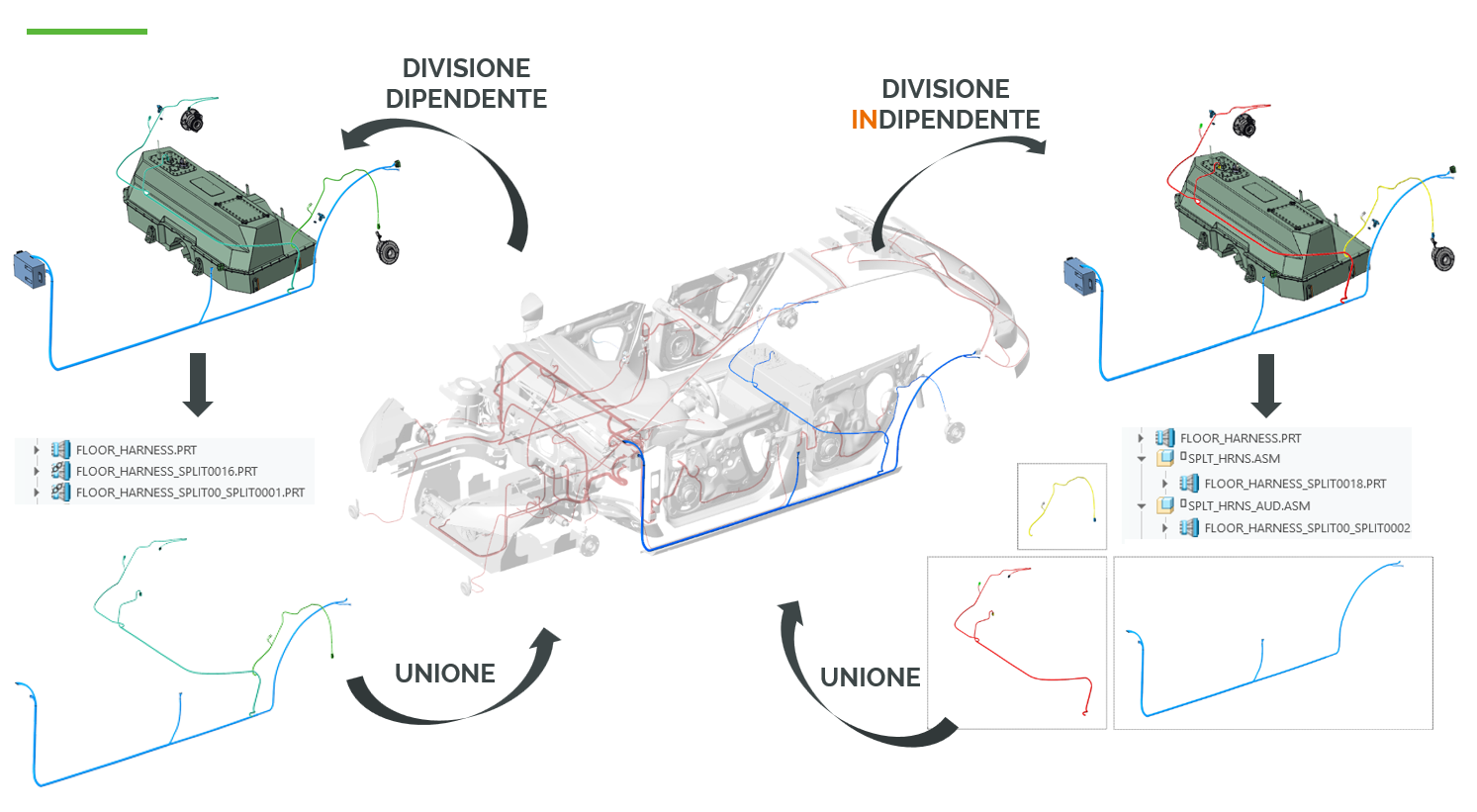

È ora possibile utilizzare il nuovo comando Dividi cablaggio preassemblato (Split Harness) per dividere un cablaggio preassemblato esistente in due parti separate che possono essere unite nuovamente in seguito. Esistono due modi per dividere un cablaggio preassemblato: Dipendente (Dependent) e Indipendente (Independent).
La divisione Dipendente (Dependent) crea due parti di cablaggio preassemblato continuo nello stesso assieme. Esiste una relazione padre-figlio tra le parti del cablaggio preassemblato diviso. Condividono la stessa posizione di divisione e le stesse informazioni sul cablaggio, incluse quelle relative all'origine, ai riferimenti logici e alle bobine. Potete rimuovere la dipendenza tra le parti del cablaggio preassemblato utilizzando il comando Rimuovi dipendenza cablaggio preassemblato (Remove Harness Dependency).
 |
Sebbene il cablaggio preassemblato dipendente sia considerato continuo con il relativo cablaggio preassemblato padre, entrambi devono essere nuovamente uniti per essere spianati come un cablaggio preassemblato singolo.
|

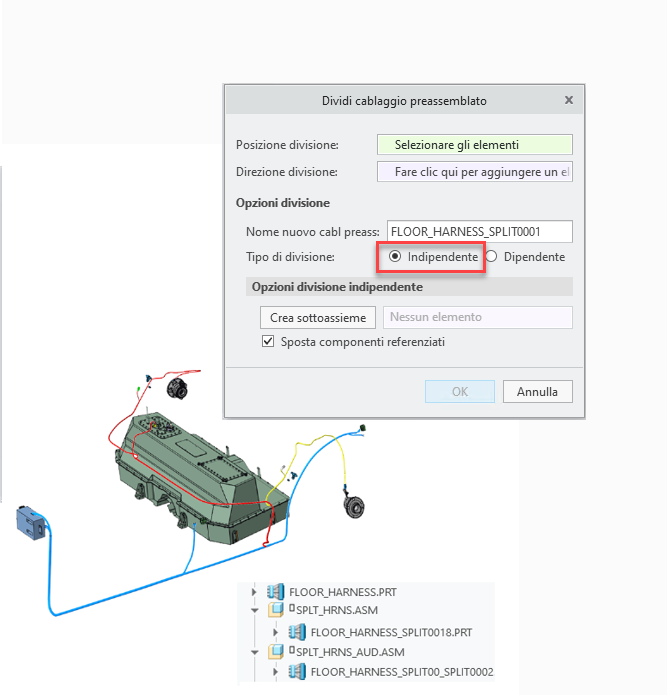

Il cablaggio Indipendente (Independent) crea una nuova parte di cablaggio preassemblato contenente tutte le informazioni necessarie per il riutilizzo in un altro assieme. In questo tipo di divisione, le informazioni relative all'origine e la posizione della divisione non vengono condivise.
Potete creare un cablaggio preassemblato Indipendente (Independent) in un nuovo sottoassieme in cui tutte le informazioni di cablaggio provenienti dalla parte del cablaggio preassemblato originale, incluse le bobine, le informazioni logiche e l'ossatura, vengano copiate automaticamente. Potete anche spostare i componenti di riferimento nel nuovo sottoassieme.
Vantaggi
Questo miglioramento consente workflow di progettazione di cablaggi preassemblati collaborativi. Inoltre, consente di riutilizzare i sottosistemi di un cablaggio preassemblato in assiemi diversi.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Dopo la divisione, i cablaggi preassemblati dipendente e indipendente non possono essere spianati come cablaggio preassemblato omogeneo con il relativo cablaggio padre. Se desiderate spianare tutti i cablaggi preassemblati come un unico pezzo, è necessario eseguire nuovamente la spianatura di tutti i cablaggi preassemblati. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
