Creo Simulate – Multikörper-Unterstützung
Creo Parametric 10.0.0.0
Benutzeroberflächen-Position: Körper können jetzt als Referenzen für die folgenden Simulationselemente ausgewählt werden:
 |
 |
 |
 |
 |
Videos
Beschreibung
Früher konnten in Creo Simulate Multikörper-Teile aus Creo Parametric geöffnet und Analysen für sie ausgeführt, jedoch keine Simulationselemente oder Objekte auf Körpern definiert werden.
Diese Verbesserung ermöglicht jetzt Folgendes:
• Auswahl einzelner Körper innerhalb von Teilen zur Materialzuweisung, die sich von den enthaltenden Teilen unterscheiden kann
• Unterstützung aller Schnittstellentypen zwischen Körpern innerhalb von Teilen oder über Teile hinweg
• Hinzufügen von Körpern als gültiger Referenztyp für Wärmelasten

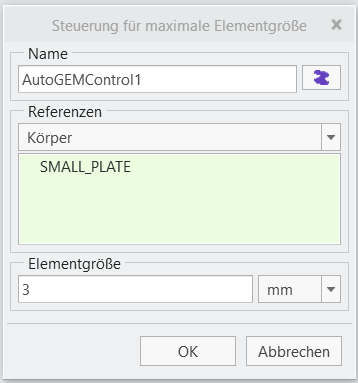

• Anwendung von Teil-Netzsteuerungen auf separate Körper
• Definitionen von Messgrößen, die Volumen referenzieren, können auch Körper referenzieren
Vorteile
Die Optimierung unterstützt einen gemeinsamen Workflow mit verbesserter Steuerung von Körpern.
Weitere Informationen
|
Tipps:
|
Keine.
|
|
Einschränkungen:
|
Keine bekannten Einschränkungen.
|
|
Ersetzt dies vorhandene Funktionalität?
|
Nein.
|
|
Konfigurationsoption für diese Funktionalität:
|
Keine.
|
