Calcul des paramètres de propriété massique
Ajout de colonnes de paramètres de propriété massique
1. Dans l'arbre des stratifiés, cliquez sur
Gestionnaire de stratifié (Laminate Manager).
Gestionnaire de stratifié (Laminate Manager).2. Cliquez sur
Colonnes de l'arbre (Tree Columns). La boîte de dialogue Colonnes de l'arbre des stratifiés (Laminate Tree Columns) s'ouvre.
Colonnes de l'arbre (Tree Columns). La boîte de dialogue Colonnes de l'arbre des stratifiés (Laminate Tree Columns) s'ouvre.3. Dans la zone Type (Type), sélectionnez Param propriétés mass (Mass Properties Params).
4. Sélectionnez PRO_MP_MASS et cliquez sur
.
.5. Sélectionnez PRO_MP_AREA et cliquez sur .
.6. Cliquez sur OK (OK).
Les colonnes PRO_MP_MASS et PRO_MP_AREA sont ajoutées à l'arbre des stratifiés.
Calcul des propriétés massiques d'un objet stratifié simple
1. Cliquez sur >
Calcul des propriétés massiques (Mass Properties Computation) et sélectionnez Sur la base des plis sous-jacents (Based on underlying plies).
Calcul des propriétés massiques (Mass Properties Computation) et sélectionnez Sur la base des plis sous-jacents (Based on underlying plies).2. Dans l'arbre des stratifiés, cliquez avec le bouton droit sur PLY_1, puis sélectionnez
Paramètres de propriétés massiques (Mass Properties Settings). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.
Paramètres de propriétés massiques (Mass Properties Settings). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.3. Cliquez sur OK (OK).
Les valeurs de propriété massique calculées de PLY_1 apparaissent dans les colonnes PRO_MP_MASS et PRO_MP_AREA.
4. Dans l'arbre des stratifiés, cliquez sur
Liste des stratifiés (Laminate List).
Liste des stratifiés (Laminate List).5. Cliquez sur l'espace vide de la fenêtre graphique pour effacer la sélection d'objets stratifiés.
Calcul des propriétés massiques du stratifié entier
1. Cliquez sur > >
Propriétés du composite (Composite Properties). La boîte de dialogue Propriétés du composite (Composite Properties) s'affiche.
Propriétés du composite (Composite Properties). La boîte de dialogue Propriétés du composite (Composite Properties) s'affiche.2. Cliquez sur changer (change) sur la ligne Propriétés massiques (Mass Properties). La boîte de dialogue Propriétés massiques : Composite 1 (Mass Properties: Composite 1) s'affiche.
3. Cliquez sur Calculer (Calculate). Les propriétés massiques sont mises à jour.
4. Cliquez sur OK (OK). La boîte de dialogue Propriétés massiques : Composite 1 (Mass Properties: Composite 1) se ferme.

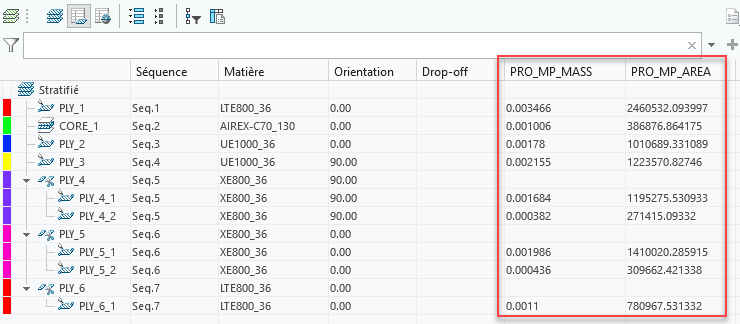

5. Cliquez sur Fermer (Close). La boîte de dialogue Propriétés du composite (Composite Properties) se ferme. Les propriétés massiques s'affichent dans le gestionnaire de stratifié, comme illustré dans la figure suivante :
