Analyse des propriétés massiques à l'aide des fonctionnalités générales de Creo
Accès à l'onglet Analyse
• Sélectionnez l'onglet Analyse (Analysis).
Analyse des propriétés massiques d'un objet simple
1. Cliquez sur >
Propriétés massiques (Mass Properties). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.
Propriétés massiques (Mass Properties). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.2. Sélectionnez Objet simple (Single object).
3. Dans l'arbre des stratifiés, sélectionnez CORE_1.
Assurez-vous que la case Utiliser la valeur par défaut (Use Default) est cochée.
4. Dans la boîte de dialogue Propriétés massiques (Mass Properties), sélectionnez Sur la base des plis sous-jacents (Based on underlying plies).
5. Cliquez sur Aperçu (Preview) si les résultats calculés ne s'affichent pas automatiquement.

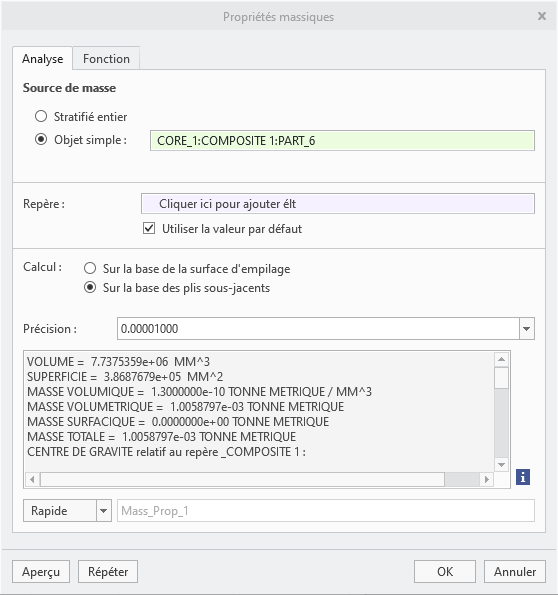

Les résultats de l'analyse s'affichent, comme illustré dans la figure suivante :
6. Cliquez sur OK (OK). La boîte de dialogue Propriétés massiques (Mass Properties) se ferme.
Analyse des propriétés massiques du stratifié entier
1. Cliquez sur > Propriétés massiques (Mass Properties). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.
Propriétés massiques (Mass Properties). La boîte de dialogue Propriétés massiques (Mass Properties) s'affiche.2. Sélectionnez Stratifié entier (Full Laminate).
 | Assurez-vous que la case Utiliser la valeur par défaut (Use Default) est cochée. |
3. Sélectionnez Sur la base des plis sous-jacents (Based on underlying plies).
4. Cliquez sur Aperçu (Preview) si les résultats calculés ne s'affichent pas automatiquement.

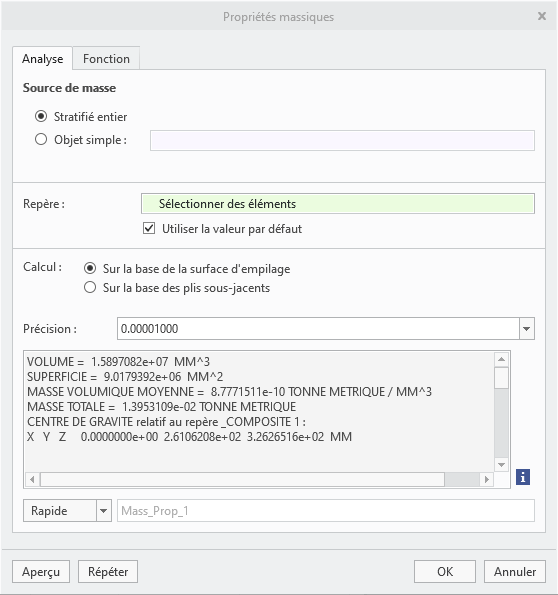

Les résultats de l'analyse s'affichent, comme illustré dans la figure suivante :
5. Cliquez sur OK (OK). La boîte de dialogue Propriétés massiques (Mass Properties) se ferme.
Accès à l'environnement de conception composite
• Sélectionnez l'onglet Conception Composite (Composite Design).
