旋轉對稱條件約束
Creo Parametric 10.0.0.0
使用者介面位置︰
1. 在「生成設計」應用程式中，按一下「新增設計條件」(Add Design Criteria)。「設計條件」(Design Criteria) 對話方塊即會開啟。
2. 按一下 > > 。
視訊
描述
現在，您可以使用「旋轉對稱」作為生成研究設計條件中的其他幾何條件約束。

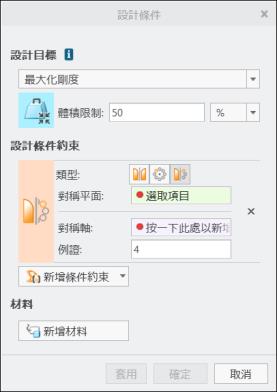

在「對稱」(Symmetry) 條件約束中，您現在可以選取平面對稱、旋轉對稱或兩者。設定旋轉對稱時，您必須指定旋轉陣列的對稱軸與例證數。
執行生成設計最佳化時，您需要能夠確保已最佳化的幾何圍繞軸建立對稱結構。此對稱可能需要跨平面與對稱一起套用。
優點
先前版本的 Creo 僅支援跨平面的對稱條件約束。此強化功能可讓您更進一步地控制生成最佳化的幾何輸出。它可協助您產生徑向平衡的設計。
其他資訊
秘訣︰ | 無。 |
限制︰ | 對 B-Rep (邊界表示) 的重建可能不會維持精確的旋轉對稱。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
