以鋪層為基礎的質量屬性
Creo Parametric 10.0.1.0
使用者介面位置︰
• 在複合材料設計中，按一下 > 。
• 在複合材料設計中，按一下 > > 。在「複合材料內容」(Composite Properties) 對話方塊中，按一下「質量屬性」(Mass Properties)列中的「變更」(change)。
• 在複合材料設計中，按一下 > 。
視訊
描述
現可根據定義的積層板疊層、材料內容、鋪層與芯層邊界，以及堆疊序列，計算複合材料質量屬性。
您可以使用以下兩種方式計算複合材料的質量屬性：
• 基於疊層曲面的質量屬性計算可提供簡單快速的分析。

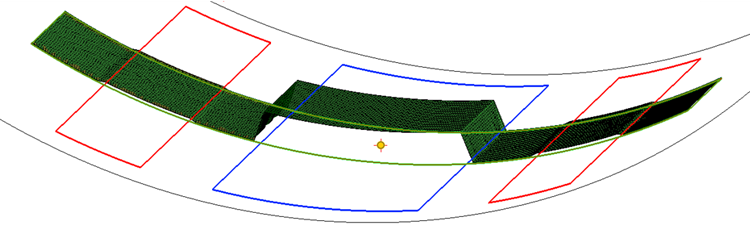

• 基於基礎鋪層的質量屬性計算遵循與懸垂模擬相同的方法。此方法會考慮基礎鋪層與芯層的形狀，以及每個序列步驟的重疊。此方法更耗時，但更精確。
欲計算個別鋪層的質量屬性，請以滑鼠右鍵按一下積層板樹中的鋪層，然後選取「質量屬性設定」(Mass Properties Settings)。

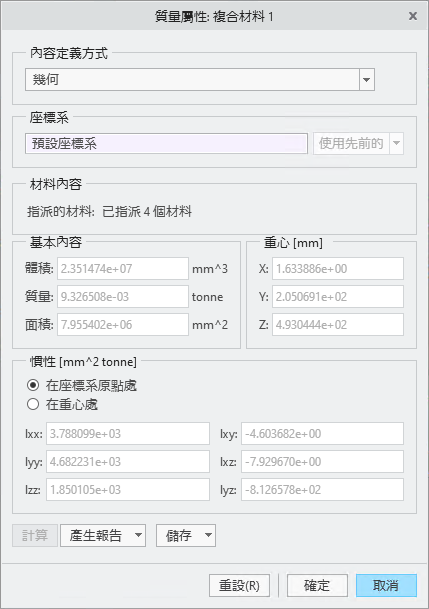

欲計算全積層板的質量屬性，請按一下 > > 。在「複合材料內容」(Composite Properties) 對話方塊中，按一下「質量屬性」(Mass Properties)列中的「變更」(change)。
在零件層級，複合材料特徵會為複合材料結果建立專用主體，並將特定疊層的以鋪層為基礎的質量屬性指派給該主體。這與積層板的任何以鋪層為基礎的實體化無關。

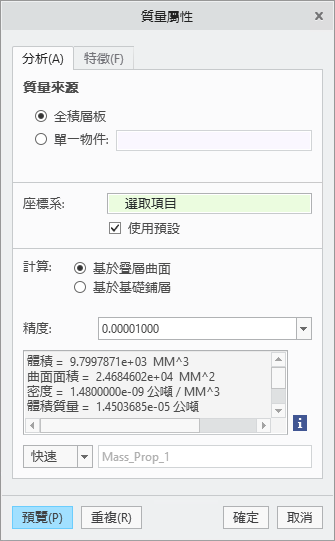

您也可以從「分析」(Analysis) 標籤中建立單一積層板物件或全積層板的質量屬性分析。針對計算，您可以選取要根據會略過前後關聯的疊層曲面定義執行分析，還是根據更精確的基礎鋪層執行分析。
優點
此強化功能可用於計算單一鋪層或全積層板疊層的質量屬性。
透過此強化功能，您可以獨立於積層板的實體化取得以鋪層為基礎的質量屬性。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
