鋪層薄
Creo Parametric 10.0.1.0
使用者介面位置︰

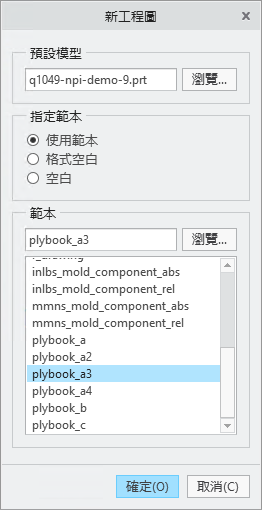

• 欲建立新鋪層簿，請選取複合材料模型作為預設模型，並在「新工程圖」(New Drawing) 對話方塊中選取鋪層簿範本，來建立新工程圖。
• 在工程圖配置圖中，按一下 > 。
• 在工程圖配置圖中，按一下 > 。
• 在工程圖配置圖中，按一下 > 。
視訊
描述
現在，您可以為具有一或多個複合材料特徵的模型建立鋪層簿文件。您可以根據範本工程圖檔案自動建立新鋪層簿，以允許每個鋪層以正確的序列順序顯示在它自己的工程圖頁面中。
您也可以在現有的一般工程圖或鋪層簿工程圖中插入以範本為基礎的鋪層簿。您可以指定必須在鋪層簿中新增頁面的鋪層範圍。

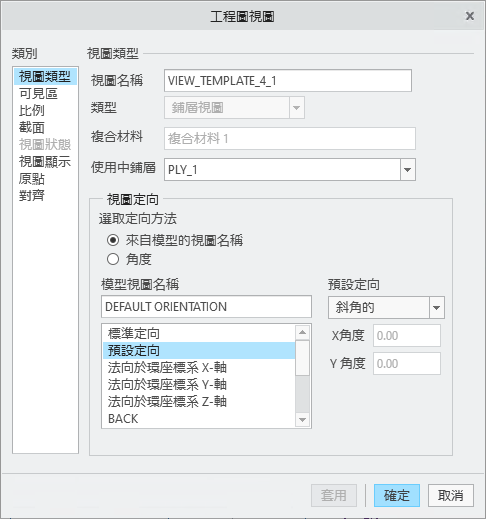

現在，您可以使用「鋪層視圖」(Ply View) 與「展平鋪層視圖」(Flat Ply View) 指令，在包含複合材料特徵作為使用中工程圖模型的工程圖中，建立兩個新視圖類型、鋪層視圖與展平鋪層視圖。

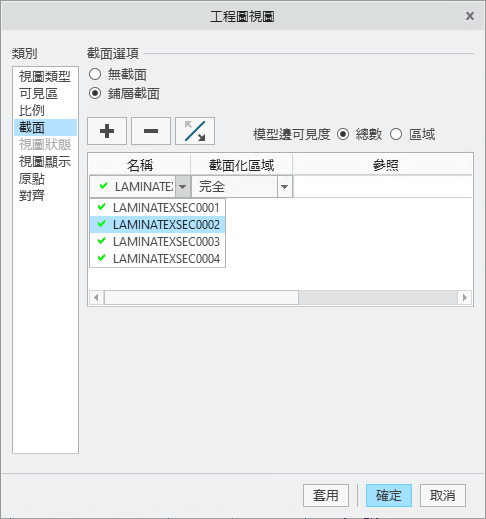

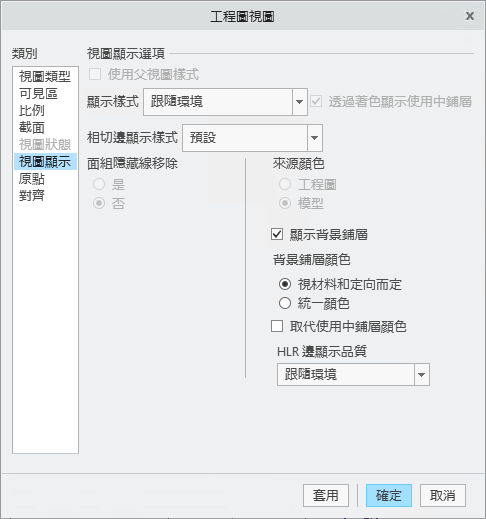

建立鋪層視圖時，您可以指定其他各種設定來顯示背景鋪層、積層板截面及其他各種選項。

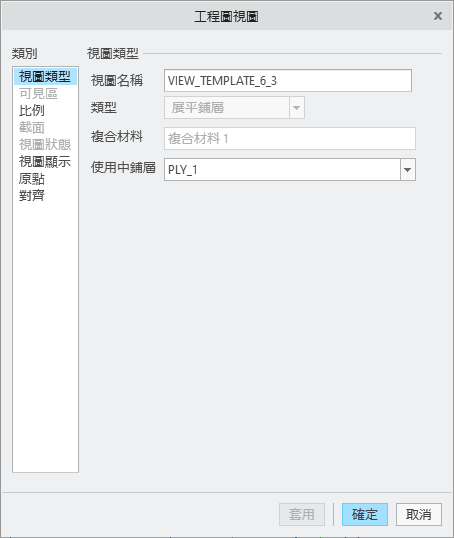

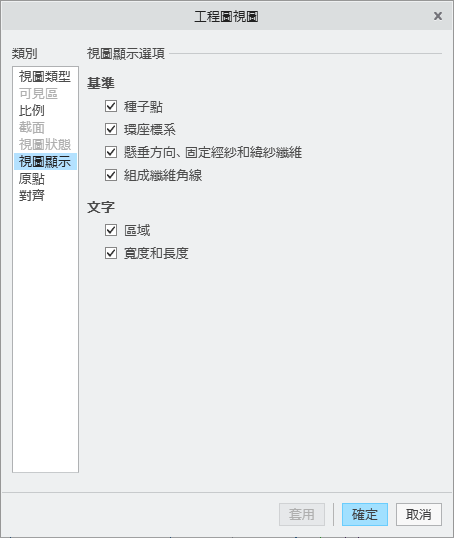

只有當鋪層有成功懸垂結果時，才能建立展平鋪層視圖。當您建立展平鋪層視圖時，您可以使用視圖顯示多個鋪層內容詳細資訊，例如環座標系、懸垂方向、鋪層區域以及其他各種選項。
優點
此強化功能對於自動建立鋪層簿、記錄積層板處理，以及在任何工程圖中建立與鋪層相關的工程圖視圖而言很有用。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
