手動鋪層
Creo Parametric 10.0.1.0
使用者介面位置：在複合材料設計中，按一下 > 。
視訊
描述

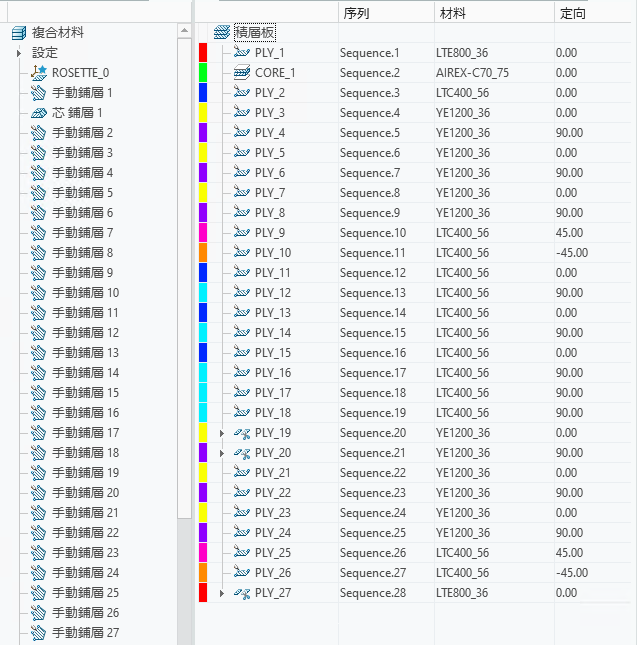

現可使用新的「手動鋪層」(Manual Ply) 指令在積層板樹中建立鋪層物件。

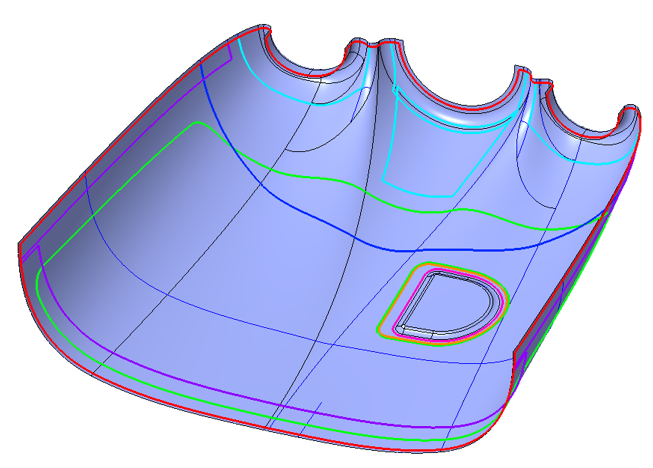

手動鋪層由邊界鏈、材料定義、環坐標系、定向角度和下降值組成。除了所需外邊界迴圈以外，您也可以包括內部迴圈。
欲為鋪層的名稱與序列設定預設前綴，請按一下 > 。在「Creo Parametric 選項」(Creo Parametric Options) 對話方塊中，按一下 > 。在「名稱原則設定」(Name Policy Settings) 下指定值。或者，設定下列組態選項：
• composite_def_ply_name_prefix - 指定套用至新鋪層名稱的前綴。
• composite_def_ply_seq_prefix - 指定套用至新鋪層序列的前綴。
優點
此強化功能在設計複合材料疊層時非常有用。之前無法在 Creo 中定義鋪層物件。
此強化功能可用於將鋪層物件建立為複合材料設計中的關鍵積層板物件之一。然後，您可以使用其衍生出用於製造複合材料零件的平坦陣列。
其他資訊
秘訣︰ | 無。 |
限制︰ | 手動鋪層迴圈定義不支援疊層曲面的外部邊。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 新組態選項： • composite_def_ply_name_prefix Ply* • composite_def_ply_seq_prefix Sequence* |
