匯出平坦陣列
Creo Parametric 10.0.1.0
使用者介面位置：在複合材料設計中，按一下 > 。
視訊
描述
現在，您可以針對具有成功懸垂結果的鋪層使用新的「匯出平坦陣列」(Export Flat Pattern) 指令，來建立鋪層平坦陣列輪廓的一或多個 DXF 或 DWG 檔案。

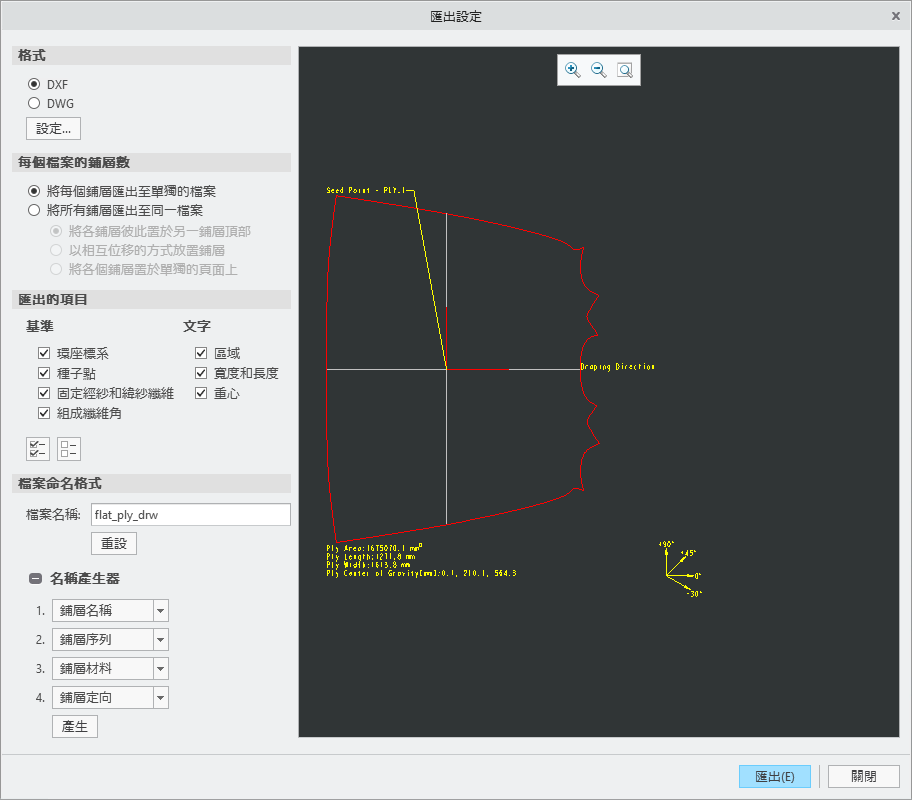

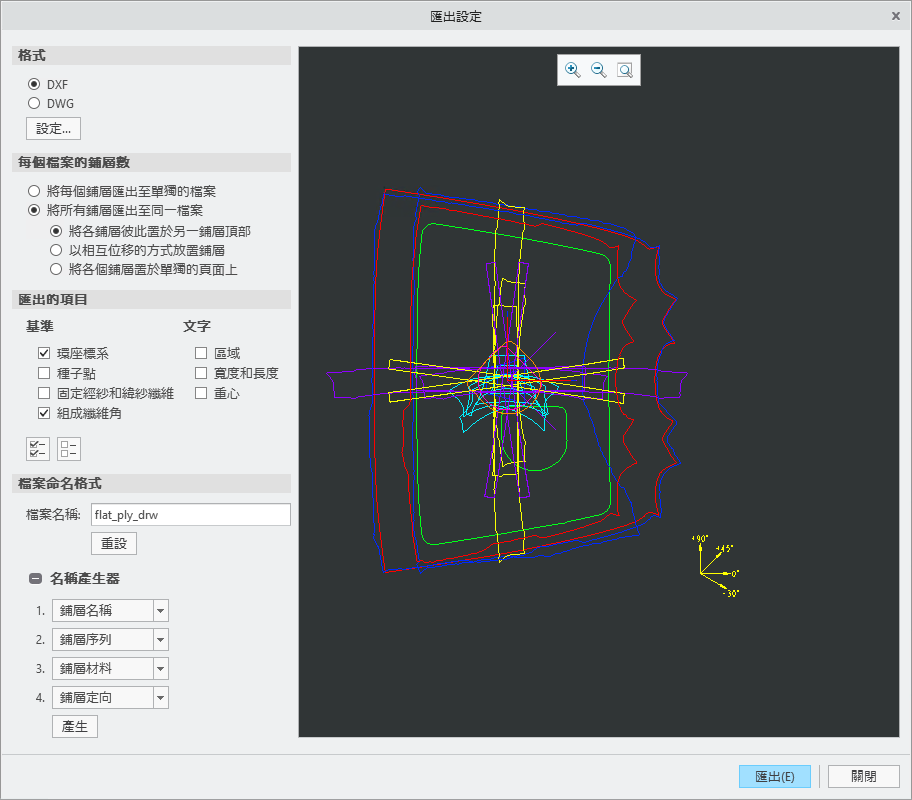

您可以將每個鋪層匯出至單獨的檔案，或將所有所選鋪層匯出至同一檔案，並使用多個選項來控制輪廓的定位。或者，您也可以將多個鋪層內容新增至匯出的檔案。
當您將每個鋪層匯出至單獨的檔案時，您可以使用檔案名稱產生器進行智慧型檔案格式化。
欲設定「匯出設定」(Export Setup) 對話方塊中選項的預設設定，請使用下列組態選項：
• export_plies_to_dxf_dwg_files - 指定將每個鋪層匯出至單獨的檔案，還是將所有鋪層匯出至同一檔案。
• export_ply_area_text_to_dxf_dwg - 指定是否匯出有關鋪層區域的文字資訊。
• export_ply_cog_text_to_dxf_dwg - 指定是否匯出有關鋪層重心的文字資訊。
• export_ply_dir - 指定儲存已匯出鋪層的預設位置。
• export_ply_fiber_ang_to_dxf_dwg - 指定是否匯出鋪層的組成纖維角。
• export_ply_fibers_to_dxf_dwg - 指定是否匯出鋪層的固定經紗和緯紗纖維。
• export_ply_file_format - 為匯出的鋪層指定預設偏好匯出檔案類型。
• export_ply_rosette_to_dxf_dwg - 指定是否匯出鋪層的參照環座標系。
• export_ply_seed_pnt_to_dxf_dwg - 指定是否匯出鋪層的種子點。
• export_ply_size_text_to_dxf_dwg - 指定是否匯出有關鋪層寬度與長度的文字資訊。
• exported_ply_file_name - 指定已匯出檔案的預設檔案名稱。將各鋪層匯出至單獨檔案時，會將鋪層名稱自動新增為後綴。
• plies_placement_in_dxf_dwg_file - 將多個鋪層匯出到相同檔案時，指定鋪層的放置方式。
優點
此強化功能可讓您匯出平坦輪廓，並建立一或多個平坦陣列檔案。您可以稍後將這些檔案傳送至排版或切削機器。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 新組態選項： • export_plies_to_dxf_dwg_files separate*/same • export_ply_area_text_to_dxf_dwg yes*/no • export_ply_cog_text_to_dxf_dwg yes*/no • export_ply_dir <empty>*/<file path> • export_ply_fiber_ang_to_dxf_dwg yes*/no • export_ply_fibers_to_dxf_dwg yes*/no • export_ply_file_format dxf*/dwg • export_ply_rosette_to_dxf_dwg yes*/no • export_ply_seed_pnt_to_dxf_dwg yes*/no • export_ply_size_text_to_dxf_dwg yes*/no • exported_ply_file_name Flat_ply_drw*/<text string> • plies_placement_in_dxf_dwg_file aligned*/offset/separate |
