專用佈纜樹
Creo Parametric 10.0.0.0
使用者介面位置：按一下 > 。即會顯示「佈纜樹」。
視訊
描述
現在，您可以使用新的「佈纜樹」來管理模型中的佈纜資料。此樹專屬於佈應用程式。
「佈纜樹」有下列三個視圖：「纜視圖」(Cable View)、「束視圖」(Bundle View) 與「連線視圖」(Connectivity View)。這些視圖可讓您以不同的方式查看配線結構。每個視圖都彼此獨立，且具有專用篩選器與欄。
|
纜視圖  |
束視圖  |
連線視圖  |
「纜視圖」(Cable View) 顯示使用中配線中的所有纜、線、包覆處理、網路與束。您可以展開纜、線、網路或束節點，以取得其他資訊，例如捲軸、區段以及每個區段的位置點。
「纜視圖」(Cable View) 可協助您立即查看使用中配線中的所有繞線纜。它可讓您輕鬆調查及修改繞線纜。

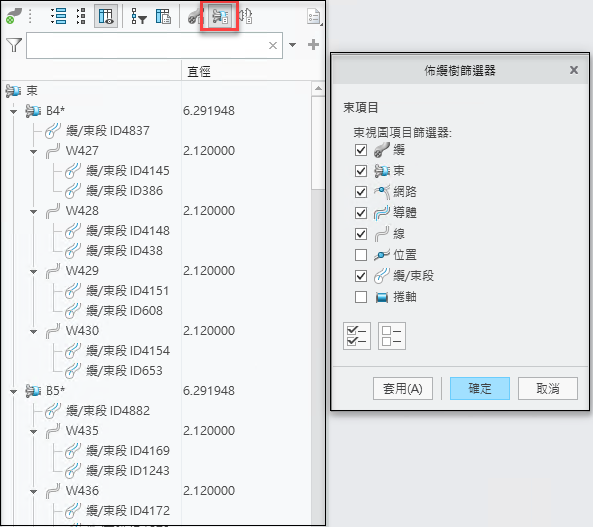

「束視圖」(Bundle View) 會顯示使用中配線中的束及其內容。束內容可包含其他束、纜、線與捲軸。此視圖也會顯示透過束部份繞線的纜。
「束視圖」(Bundle View) 可協助您輕鬆尋找使用中配線中的所有束及其內容 (content) 與內容 (properties)。它可讓您輕鬆調查及修改束及其內容。
「連線視圖」(Connectivity View) 會顯示使用中配線中的所有指定連接器及其之間的繞線。您可以展開繞線，以在兩端顯示其入口端。此視圖會顯示尚未作為邏輯項目繞線的邏輯線。它也會顯示終止元與參照指定標籤。
「連線視圖」(Connectivity View) 可協助您輕鬆查看使用中配線的連線結構。它可讓您更輕鬆地調查與驗證配線設計。
優點
「佈纜樹」可改善佈纜中的資料管理。
之前，很難瞭解配線結構，因為所有元素都會根據再生順序而非邏輯結構，在「模型樹」中列為扁平清單。
「佈纜樹」可讓您更清楚地看到配線結構及其獨立視圖。現在，可更輕鬆地定位配線元素，以便進行修改或建立新繞線。此強化功能可讓您更輕鬆地建立、調查及驗證配線設計。
其他資訊
秘訣︰ | 無。 |
限制︰ | 不支援裝飾特徵與標記。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
