將管路資料從舊有 PTD 檔案移轉為 CSV 格式
您可透過將主型錄檔案匯入例如 Microsoft Excel 等編輯器，來將這些檔案從 PTD 格式轉換為 CSV 格式。轉換的檔案需要一些修改，才能準備好供使用。如需轉換每種類型檔案的更多詳細資訊，請參閱以下幾節︰
• 折彎檔案
• 折彎加工檔案
• 斜角檔案
• 管路主型錄檔案
• 絕緣體檔案
• 彎管頭檔案
• 螺帽選取檔案
• 端點相容性檔案
• 組合尺寸代碼檔案
將舊有管路主型錄目錄檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog 中的檔案作為範例。下表提供將管路 MCAT 目錄 PTD 檔案合併至單一 csv 檔案的詳細資訊。
|
舊有 PTD 檔案
|
新的 CSV 檔案
|
必要的組態選項
|
PTD
|
CSV
|
|---|---|---|---|---|
|
piping_mcat_dir.ptd
|
piping_mcat_dir.csv
|
piping_mcat_dir_file
|
是
|
是
|
將管路主型錄目錄 PTD 檔案轉換為 CSV 格式並刪除下列欄︰
• 管路外徑檔案
• 管路厚度檔案
• 螺帽代碼
將舊有折彎檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/bend 中的折彎檔案作為範例。下表提供將折彎 PTD 檔案合併至單一 csv 檔案的詳細資訊。
|
舊有 PTD 檔案
|
新的 CSV 檔案
|
必要的組態選項
|
PTD
|
CSV
|
|---|---|---|---|---|
|
bend_steel.ptd
|
bend_steel.csv
|
piping_mcat_dir_file
|
是
|
是
|
|
piping_units_system_dic_file.ptd
|
units_system_dic_file
|
是
|
No
|
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有折彎加工檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/bend_machine 中的折彎加工檔案作為範例。下表提供將折彎加工 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
bend_machine.ptd | bend_machine.csv | piping_mcat_dir_file | 是 | 是 |
piping_units_system_dic_file.ptd | units_system_dic_file | 是 | No |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有折彎彈回及延長檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/bend_machine 中的折彎彈回及延長檔案作為範例。下表提供將折彎加工 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
bend_springback_elong_steel.ptd | bend_springback_elong_steel.csv | piping_mcat_dir_file | 是 | 是 |
piping_units_system_dic_file.ptd | units_system_dic_file | 是 | No |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有斜角檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/miter 中的斜角檔案作為範例。下表提供將折彎加工 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
miter_steel.ptd | miter_steel.csv | piping_mcat_dir_file | 是 | 是 |
piping_units_system_dic_file.ptd | units_system_dic_file | 是 | No |

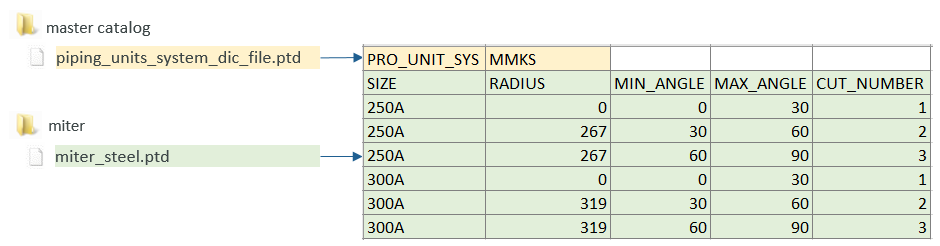

如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有管路主型錄檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/pipe 中的管路 MCAT 檔案作為範例。下表提供將管路主型錄 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
pipe_steel.ptd | pipe_steel.csv | piping_mcat_dir_file | 是 | 是 |
piping_units_system_dic_file.ptd | units_system_dic_file | 是 | No | |
piping_material.ptd | piping_material_file | 是 | No | |
piping_manufacture_dir.ptd | piping_manufact_dir_file | 是 | No | |
od_steel.ptd | piping_mcat_dir_file | 是 | 是 | |
thk_steel.ptd | piping_mcat_dir_file | 是 | 是 |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有絕緣體檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/insulation 中的絕緣體檔案作為範例。下表提供將絕緣體 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
exhaust.ptd | exhaust.csv | piping_mcat_dir_file | 是 | 是 |
piping_units_system_dic_file.ptd | units_system_dic_file | 是 | No | |
piping_material.ptd | piping_material_file | 是 | No |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有彎管頭主型錄檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog/insulation 中的絕緣體檔案作為範例。下表提供將絕緣體 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
coupling_sw_steel.ptd | coupling_sw_steel.csv | piping_mcat_dir_file | 是 | 是 |
piping_mcat_dir.ptd | piping_mcat_dir_file | 是 | 是 | |
piping_material.ptd | piping_material_file | 是 | No |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有螺帽選取檔案轉換為 CSV 格式
請參閱 <Creo load point>/text/piping_data/master_catalog 中的螺帽選取檔案作為範例。下表提供將絕緣體 PTD 檔案合併至單一 csv 檔案的詳細資訊。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
piping_bolt_nut_select.ptd | piping_bolt_nut_select.csv | piping_bolt_nut_select_file | 是 | 是 |
bolt_nut_mcat.ptd |
如需從 PTD 檔案至 CSV 檔案的對應內容，請參閱下列圖像中的顏色編碼：
將舊有端點相容性檔案轉換為 CSV 格式
在 <Creo load point>/text/piping_data/master_catalog 中將端點相容性檔案儲存為 CSV 檔案以將其轉換為 csv 格式。
舊有 PTD 檔案 | 新的 CSV 檔案 | 必要的組態選項 | PTD | CSV |
|---|---|---|---|---|
piping_end_compatibility.ptd | piping_end_compatibility.csv | piping_end_compatibility | 是 | 是 |
將組合尺寸代碼檔案轉換為為 CSV 格式
在 <Creo load point>/text/piping_data/master_catalog 中將組合尺寸代碼檔案儲存為 CSV 檔案以將其轉換為 csv 格式。
