旋转对称约束
Creo Parametric 10.0.0.0
用户界面位置：
1. 在创成式设计应用程序中，单击“添加设计条件”(Add Design Criteria)。“设计条件”(Design Criteria) 对话框打开。
2. 单击 > > 。
视频
说明
现在，可于创成设计研究的设计标准中将旋转对称用作附加几何约束。

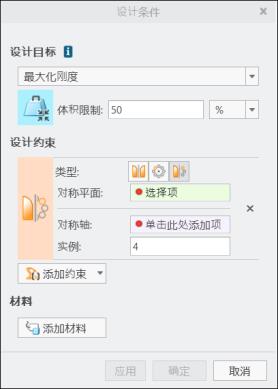

现可于“对称”(Symmetry) 约束中选择平面对称、旋转对称或同时选择两者。设置旋转对称时，必须指定对称轴和旋转阵列的实例数。
运行创成式设计优化时，必须确保经优化的几何绕轴对称分布。此对称可能需要与整个平面上的对称搭配应用。
优点
先前版本的 Creo 仅支持一个平面上的对称约束。此增强功能可更好地控制创成设计优化的几何输出。其有助于生成径向平衡设计。
附加信息
提示： | 无。 |
限制： | 重新构造 B-Rep (边界表示) 并不能保持精确的旋转对称。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
